樓主  發表于: 58天前

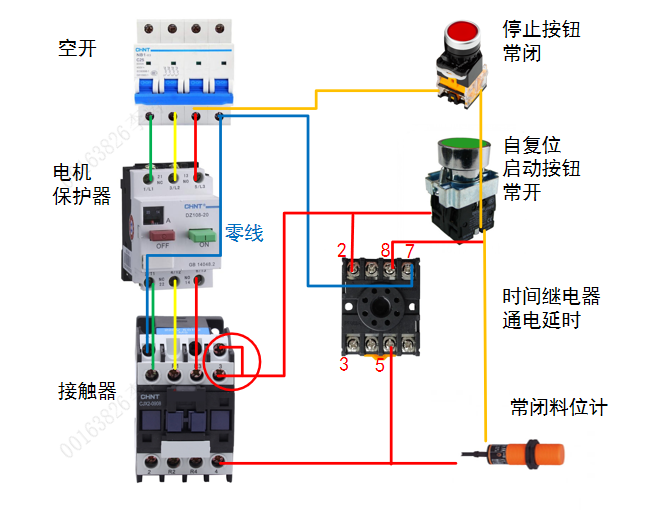

圖片：
①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開
wang620
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 215 點
下載積分: 5522 分
在線時間: 107(小時)
注冊時間: 2021-04-27
最后登錄: 2025-07-26
查看wang620的 主題 / 回貼
1樓  發表于: 58天前
看圖沒啥問題，時間繼電器姐的是常閉馬？
樓主留言：
是的，接的常閉，延時斷開
sail88
傻傻滴什么都不懂
級別: 略有小成
精華主題: 0
發帖數量: 200 個
工控威望: 306 點
下載積分: 3274 分
在線時間: 457(小時)
注冊時間: 2020-08-09
最后登錄: 2025-09-05
查看sail88的 主題 / 回貼
2樓  發表于: 58天前
如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。
樓主留言：
時間繼電器接的常閉，延時斷開；目的是一段時間內屏蔽傳感器，啟動一段時間
寒冮孤叟zxz
級別: 略有小成
精華主題: 0
發帖數量: 16 個
工控威望: 236 點
下載積分: 3218 分
在線時間: 34(小時)
注冊時間: 2025-03-19
最后登錄: 2025-08-31
查看寒冮孤叟zxz的 主題 / 回貼
3樓  發表于: 57天前
引用
引用樓主lit25444于2025-07-10 15:48發表的 大家看下這個接線圖有沒有問題 :
①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開

時間繼電器和物料檢測光電并聯，目標時間不到，光電斷開接觸器主電路不會斷開8一5通
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56909 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-09-04
查看john42tw的 主題 / 回貼
4樓  發表于: 57天前
應該可以
那時年少
級別: 工控俠客
精華主題: 0
發帖數量: 610 個
工控威望: 2272 點
下載積分: 30353 分
在線時間: 1341(小時)
注冊時間: 2021-03-24
最后登錄: 2025-09-05
查看那時年少的 主題 / 回貼
5樓  發表于: 57天前
問題：當時間繼電器還沒到，8-5常閉保持讓接觸器自鎖，此階段料位感應到后也無法斷開接觸器。
樓主留言：
要的就是用時間繼電器屏蔽料位感應一段時間
cvlsem
每天學一點！賺積多一點！
級別: 論壇先鋒
精華主題: 0
發帖數量: 649 個
工控威望: 1530 點
下載積分: 1792 分
在線時間: 192(小時)
注冊時間: 2016-05-14
最后登錄: 2025-09-05
查看cvlsem的 主題 / 回貼
6樓  發表于: 57天前
這個圖  畫的有問題
不懈努力,一切皆有可能...沖吧 少年
空QQ群：4057363
：有舍才有得 贈人玫瑰    手留余香！
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1064 個
工控威望: 4907 點
下載積分: 7366 分
在線時間: 2575(小時)
注冊時間: 2010-06-24
最后登錄: 2025-09-04
查看znz43的 主題 / 回貼
7樓  發表于: 57天前
為什么不畫原理圖而畫實物接線圖？
樓主留言：
場區水平不高，只能看懂這個
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
sail88
傻傻滴什么都不懂
級別: 略有小成
精華主題: 0
發帖數量: 200 個
工控威望: 306 點
下載積分: 3274 分
在線時間: 457(小時)
注冊時間: 2020-08-09
最后登錄: 2025-09-05
查看sail88的 主題 / 回貼
8樓  發表于: 57天前
[quote]引用第2樓sail88于2025-07-10 22:44發表的  :
如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。
看錯
[ 此帖被sail88在2025-07-11 20:27重新編輯 ]
