樓主  發表于: 2019-05-19 18:51
圖片：

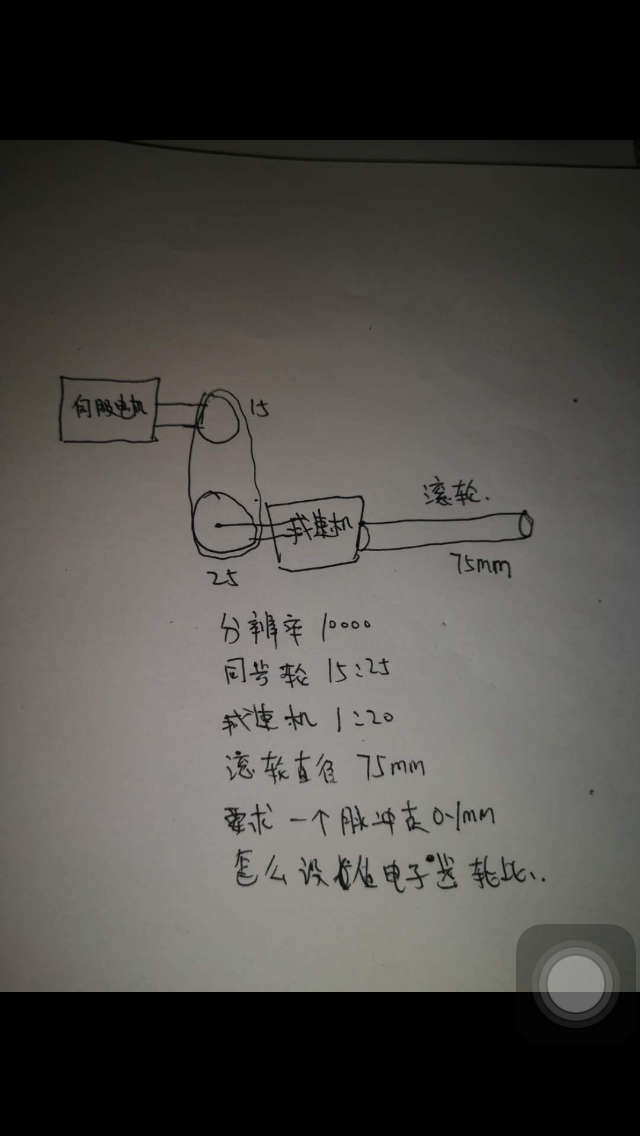

請問各位師傅下圖的機械結構怎么算齒輪比
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 218 個
工控威望: 313 點
下載積分: 2933 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-07-24
查看gaoyingchun的 主題 / 回貼
1樓  發表于: 2019-05-20 17:23
你畫的滾輪那是絲杠吧，請把絲杠導程發一下
樓主留言：
10m m
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1313 個
工控威望: 2019 點
下載積分: 3061 分
在線時間: 1058(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-26
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2019-05-21 08:04
伺服的分辨率是10000的話 齒輪比設置成1200/1就可以了
樓主留言：
請問你是怎么算的 能列出公式嗎？ 謝謝
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 218 個
工控威望: 313 點
下載積分: 2933 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-07-24
查看gaoyingchun的 主題 / 回貼

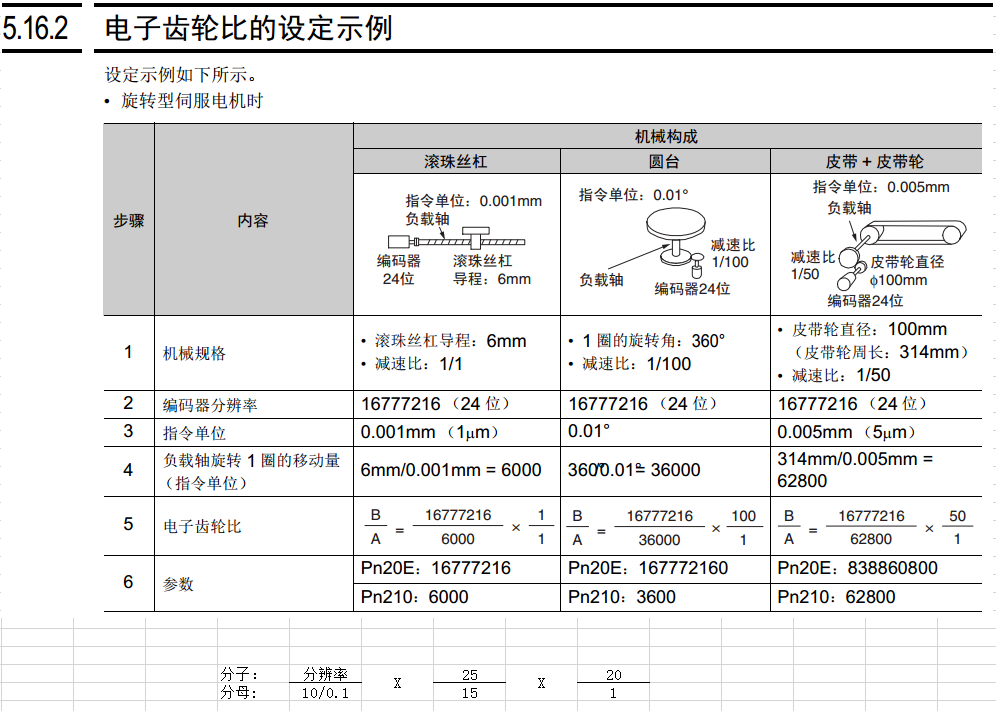

3樓  發表于: 2019-05-23 12:26

樓主留言：
熱心助人！
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
4樓  發表于: 2019-05-23 15:45
減速比25/15*20=33.333333   然后用這個數乘伺服編碼器的分辯率10000   這樣就是表示要這么多脈沖才可以讓絲桿轉一圈10MM，如 果要求一脈沖對應0.1MM那就是絲桿10/0.1=100就是電子齒輪分母33.333333*10000=333333就是分子
樓主留言：
那需要怎么填寫  分子分母 才 表示不那么多脈沖轉一圈了   在此先謝謝了
suy520
studying...................
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 166 點
下載積分: 19464 分
在線時間: 339(小時)
注冊時間: 2013-03-01
最后登錄: 2025-02-15
查看suy520的 主題 / 回貼
5樓  發表于: 2019-05-23 20:28
樓上正解，個人覺得填分子10000，分母3，比較好點；
樓主留言：
請問這位兄弟  10000余3 是怎么算出來的了  在此謝謝
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
6樓  發表于: 2019-05-27 09:37
五樓的是把我的約分了，分子10000分母3   這就是你要求一個脈沖對應0.1MM
樓主留言：
都是除以 33嗎???\
小數點不帶進嗎?
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 70602 分
在線時間: 759(小時)
注冊時間: 2008-01-07
最后登錄: 2025-07-27
查看和諧共贏的 主題 / 回貼
7樓  發表于: 2019-05-30 10:31
三樓正解，學習了
dh0010
級別: 論壇先鋒
精華主題: 0
發帖數量: 130 個
工控威望: 1129 點
下載積分: 2897 分
在線時間: 193(小時)
注冊時間: 2016-11-09
最后登錄: 2023-11-18
查看dh0010的 主題 / 回貼
8樓  發表于: 2019-05-30 11:03
niyouyijian
每天進步一丟丟...
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的 主題 / 回貼
9樓  發表于: 2019-08-30 16:09
引用
引用第4樓lijinniu于2019-05-23 15:45發表的  :
減速比25/15*20=33.333333   然后用這個數乘伺服編碼器的分辯率10000   這樣就是表示要這么多脈沖才可以讓絲桿轉一圈10MM，如 果要求一脈沖對應0.1MM那就是絲桿10/0.1=100就是電子齒輪分母33.333333*10000=333333就是分子


討論一下啊！我覺的應該這樣設電子齒輪比。

[10000（分辨率）/（10mm/0.1mm)]×（25/15）×（20/1）=50000/15

電子齒輪比：分子50000/分母15=10000/3
[ 此帖被niyouyijian在2019-08-30 16:23重新編輯 ]
