樓主  發表于: 2018-05-06 13:38
描述:手冊注解截圖
圖片:
各位大神在上,小弟的愛好是數碼類軟件類的研究,現從事是手機維修和銷售的,之前一直在廠里打工屬于半道出家,前幾天接了一個活,廠里有一臺控制柜需要再增加一臺人家交互來實現一機多屏操作,翻看論壇的老帖子和威綸通的技術手冊,看的頭暈暈的,畢竟不是這行的!HMI所需要的配方我已有了,按照手冊上介紹的我調試了一下,(還沒實際聯機)   有些疑惑求助大神們!

疑惑一.    廠里要求 副屏與主屏的距離大約有15米,我是用RS232還是485來連接主副屏 ?線材我選擇RVVP8X0.5的能行不?

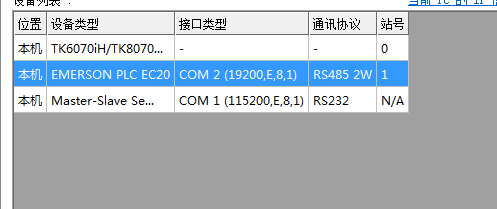

在配方資料里看到主屏與plc之間用的是485 2W  COM2 主屏設置截圖1

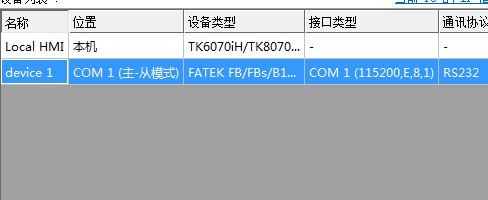

主屏設置截圖2
  (圖2.3里有) 我是不是需要修改主屏與plc的com口和接線方式?

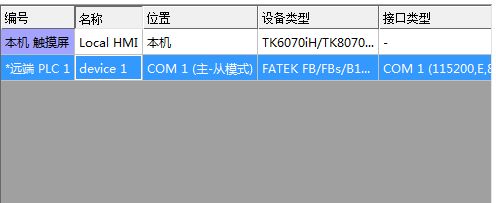

還是照圖2.3里的設置那樣就行(232方式能達到15米的要求不),如果我設置的可行,那副屏設置 副屏設置截圖1
副屏設置截圖2
  (圖4圖5)不知道正確沒有。

圖1是手冊的設置圖。。圖2圖3是我照葫蘆畫瓢設置的主屏截圖。。圖4圖5是副屏的設置截圖

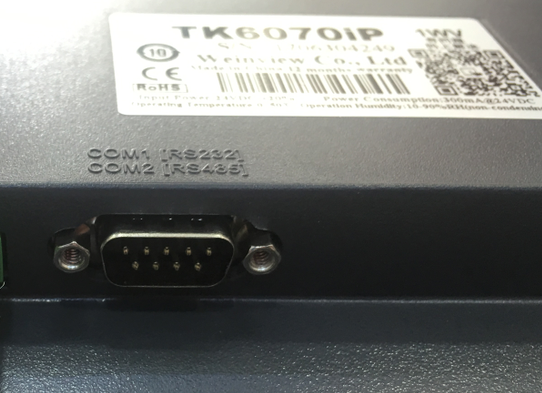

疑惑二  這疑惑應該會笑掉各位的大牙。 主副屏之間如果我設置的都對 我該怎么接線呢    我拍一張圖 實物接口
(圖6)請大神給畫線備注一下主副屏怎么接線連接!

煩請各位大神答疑解惑,實在不行也可付費解答!
herenfu
級別: 略有小成
精華主題: 0
發帖數量: 161 個
工控威望: 268 點
下載積分: 949 分
在線時間: 203(小時)
注冊時間: 2016-03-12
最后登錄: 2024-12-08
查看herenfu的 主題 / 回貼
1樓  發表于: 2018-05-08 21:37
官網有教程
w45062099
多做事,少說話!
級別: 略有小成
精華主題: 0
發帖數量: 344 個
工控威望: 454 點
下載積分: 1301 分
在線時間: 1076(小時)
注冊時間: 2014-10-23
最后登錄: 2025-07-27
查看w45062099的 主題 / 回貼
2樓  發表于: 2018-05-08 22:30
買一個FX3U-422-BD擴展,再買一條通訊線,有兩個口分別與兩個屏通訊就可以了,100來塊錢的是,搞什么一機多屏!是不是覺得會一屏多機就技術好點!
每天只要小小一步都是在進步!
w45062099
多做事,少說話!
級別: 略有小成
精華主題: 0
發帖數量: 344 個
工控威望: 454 點
下載積分: 1301 分
在線時間: 1076(小時)
注冊時間: 2014-10-23
最后登錄: 2025-07-27
查看w45062099的 主題 / 回貼
3樓  發表于: 2018-05-09 17:56
圖片:

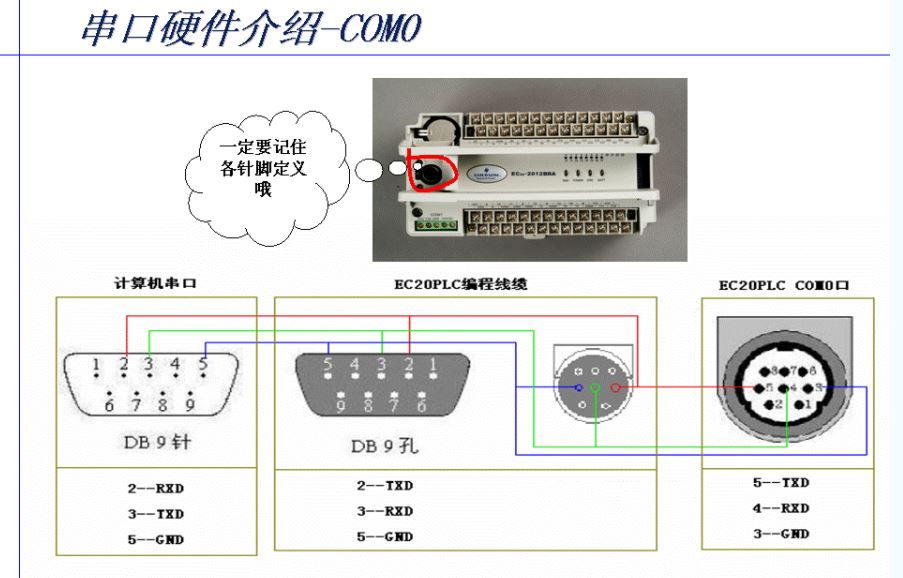

這是一位前輩的圖,看一下你型號對不對,不對請百度!
每天只要小小一步都是在進步!
