樓主  發表于: 2008-06-22 12:04
在工作中經常碰到數顯儀表要顯示通過現場輸入的4~20mA信號,來的模擬量如壓力,液位等,

儀表說明書有輸入阻抗小于250歐,在這里輸入阻抗具體指那些東西的阻值?
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
1樓  發表于: 2008-06-22 12:57
指的是:現場儀表的阻值。在整個4~20mA回路中,產生多個電壓降,如果大于250歐的話,儀表內部的壓降會減少,引來測量的誤差。
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃*
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱ ┃*
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃*
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
szrunluo
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看szrunluo的 主題 / 回貼
2樓  發表于: 2008-06-22 13:24
輸入阻抗是指一個電路輸入端的等效阻抗。在輸入端上加上一個電壓源U,測量輸入端的電流I,則輸入阻抗Ri就是U/I,可以把輸入端想象成一個電阻的兩端,這個電阻的阻值,就是輸入阻抗。電流驅動型的電路,輸入阻抗越小,則對電流源的負載就越輕。(這是對輸出模塊,和輸出誤差的好處)
當你選擇的不是一個4---20MA的信號,而是4----20V的信號時,你就會發現選的儀表的輸入阻抗是一個很大的阻值了,這是一個比喻,我也不知有沒有電壓輸入的信號模塊,簡單的說就這樣,要完全解釋這個很麻煩,總知你只要知道對電流輸入做信號的輸入阻抗越小越好,電壓做信號的阻抗越大越好,就可以了,有不對之處請指正。
xiantom
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiantom的 主題 / 回貼
3樓  發表于: 2008-06-22 14:32
增長知識
小學1年級
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看小學1年級的 主題 / 回貼
4樓  發表于: 2008-06-22 14:38
2樓厲害
liucheng1129
級別: 略有小成
精華主題: 0
發帖數量: 133 個
工控威望: 215 點
下載積分: 645 分
在線時間: 12(小時)
注冊時間: 2006-10-07
最后登錄: 2017-01-16
查看liucheng1129的 主題 / 回貼
5樓  發表于: 2008-06-22 14:53
學習了.
王睿
一切隨意
級別: 網絡英雄
精華主題: 0
發帖數量: 987 個
工控威望: 6748 點
下載積分: 31090 分
在線時間: 437(小時)
注冊時間: 2008-03-20
最后登錄: 2025-03-26
查看王睿的 主題 / 回貼
6樓  發表于: 2008-06-22 17:24
哇噻  2樓你是做什么的啊  NB了
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
7樓  發表于: 2008-06-22 18:13
看了1樓,和2樓的解釋我的理解是,數字顯示儀表的輸入阻抗,是儀表之外4~20mA輸入回路的

的阻抗.可一般的4~20mA信號是取自于現場變送器,或是另外一塊儀表的輸出,他們的阻抗都很小

在什么情況下會大于250歐呢?
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-04-16
查看雪花飄飄的 主題 / 回貼
8樓  發表于: 2008-06-22 19:03
長見識了。學習學習。
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
9樓  發表于: 2008-06-22 19:25
FOXPLC:如果一臺變送器給10個二次儀表提供信號的話,可能顯示不準確的。這就涉及到阻抗匹配的問題。
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃*
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱ ┃*
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃*
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
10樓  發表于: 2008-06-23 12:08
引用
引用第9樓taipi-k于2008-06-22 19:25發表的  :
FOXPLC:如果一臺變送器給10個二次儀表提供信號的話,可能顯示不準確的。這就涉及到阻抗匹配的問題。

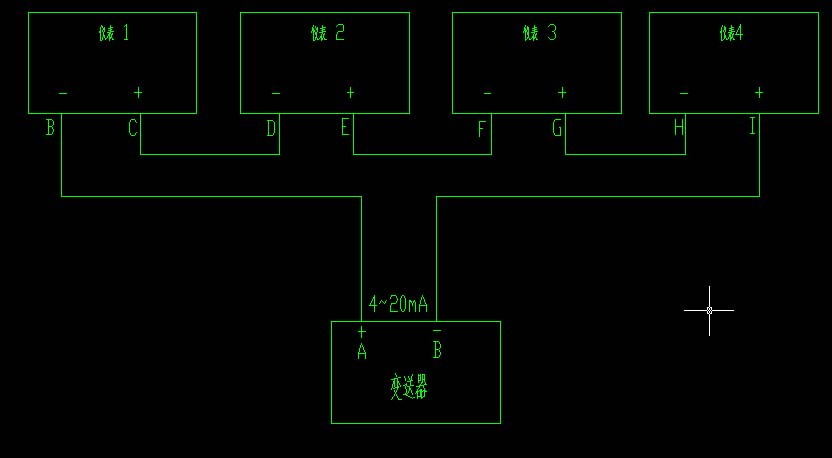

在如圖所示的ABCDEFGHIB回路中,一臺變送器給4個儀表提供信號,會發生顯示不準嗎?
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
11樓  發表于: 2008-06-23 12:09
圖片:
上貼圖片
  • «
