樓主發表于: 2016-08-03 15:34

只看樓主 | 小中大

硬件：FX5UPLC 4臺 威倫MT8070IH觸摸屏1臺 8口&交換機一臺

1.PLC設置

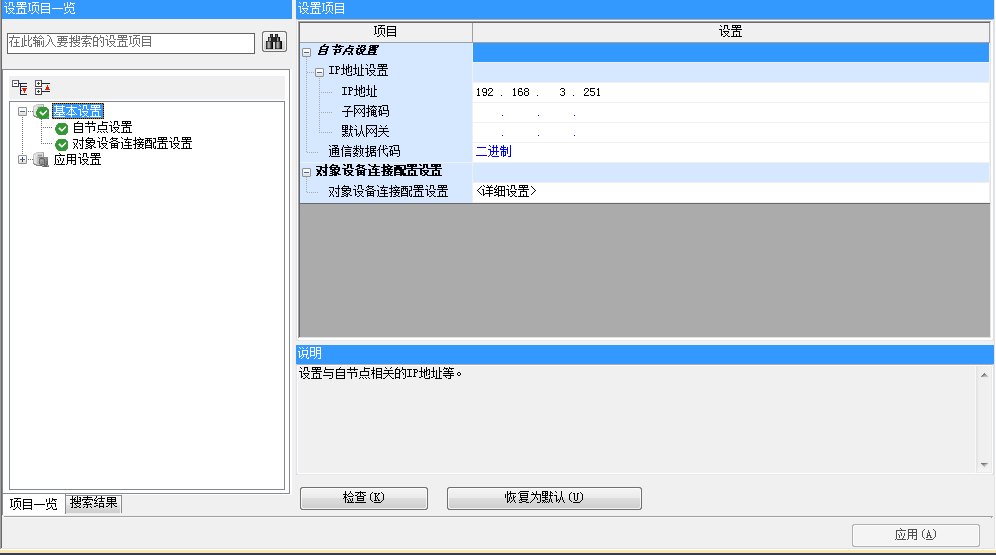

1.1點擊:導航-參數-FX5UPLC-模塊參數-以太網端口
PLC1的IP地址設置為192.168.3.251
PLC2的IP地址設置為192.168.3.252
PLC3的IP地址設置為192.168.3.253
PLC4的IP地址設置為192.168.3.254

1

1.2點擊詳細設置，右方窗口選擇以太網設備（通用）-SLMP連接設備，直接拖放到網絡組態界面，IP地址為PLC各自的地址，端口號默認4999.完成后保存，下載（PLC參數要勾選）

2

2.HMI設置

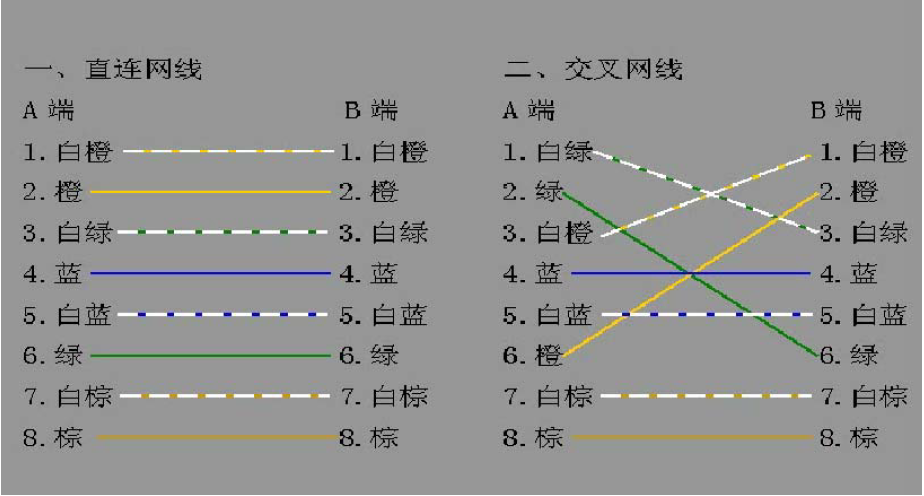

2.1網線的制作：如果是一臺PLC和屏直接相連接，可以不使用交換機，網線的接法使用交叉接法；如果通過交換機和屏相連接，要使用直連網線的接法。

3

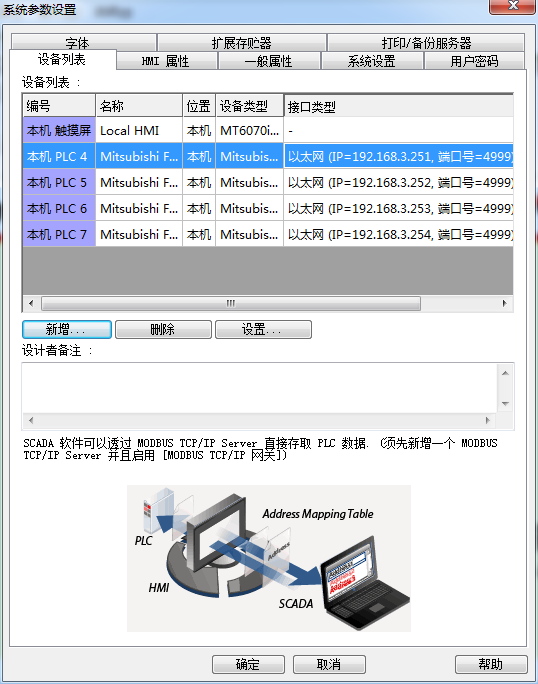

2.2HMI參數設置，PLC選擇為FX5U(Ethrenet)

4

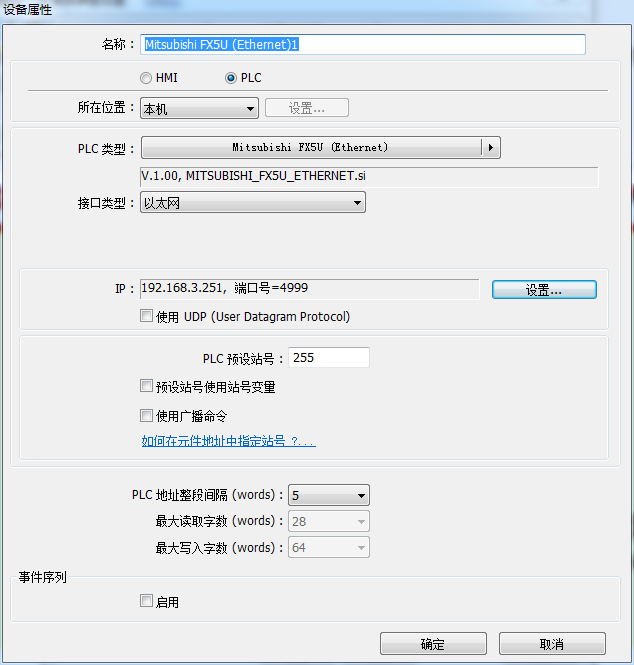

2.3HMI中PLC的參數

5

6

2.4HMI的本地IP地址設置，在觸摸屏界面選擇系統設置工具條，輸入密碼（默認為為111111）選擇TCP/IP，將觸摸屏地址設置為和PLC同一網段并且不能和PLCIP地址重復，比如192.168.3 .250

設置完成！！！

本帖最近評分記錄：

下載積分:+1(wrc0124) 熱心助人！

下載積分:+1(xjynzlp)

工控威望:+12(ymmfa) 感謝分享！

shown214

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 160 點
下載積分: 490 分
在線時間: 73(小時)
注冊時間: 2014-12-18
最后登錄: 2024-12-30
查看shown214的主題 / 回貼

1樓發表于: 2016-08-03 16:27

只看該作者 | 小中大

FX5U 木有用過感覺咋樣

jum1982

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-05-08
查看jum1982的主題 / 回貼

2樓發表于: 2016-08-03 18:40

只看該作者 | 小中大

引用
引用第1樓shown214于2016-08-03 16:27發表的 :
FX5U 木有用過感覺咋樣

跟3U指令基本都兼容，集成以太網口，RS485，2路模擬量輸入，1路模擬量輸出，晶體管脈沖發送點有4 個，最高頻率可以達到200K，個人感覺功能還是比較強大的。

jj99565140

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 96 點
下載積分: 653 分
在線時間: 6(小時)
注冊時間: 2014-11-26
最后登錄: 2023-02-28
查看jj99565140的主題 / 回貼

3樓發表于: 2016-08-03 19:37

只看該作者 | 小中大

引用
引用樓主jum1982于2016-08-03 15:34發表的三菱FX5U與威倫MT8070IH以太網通訊例 :
硬件：FX5UPLC 4臺 威倫MT8070IH觸摸屏1臺 8口&交換機一臺

1.PLC設置

1.1點擊:導航-參數-FX5UPLC-模塊參數-以太網端口
.......

樓主，如果用485通訊的話，協議格式選哪個？

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11749 個
工控威望: 19142 點
下載積分: 13871 分
在線時間: 2760(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-08
查看往事如風的主題 / 回貼

4樓發表于: 2016-08-04 11:40

只看該作者 | 小中大

學習了，謝謝樓主

三人行者必有我?guī)?，擇其善者而從之

thawless

不說盡力而為,只能全力以赴!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 739 個
工控威望: 8147 點
下載積分: 5712 分
在線時間: 826(小時)
注冊時間: 2007-11-02
最后登錄: 2025-05-08
查看thawless的主題 / 回貼

5樓發表于: 2016-08-04 12:48

只看該作者 | 小中大

FX5U不支持SFC編程，有點小遺憾。
