工控人家園 綜合討論 GX developer為什么許多功能鍵為灰色？

lovetown8

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 124 點
下載積分: 2157 分
在線時間: 14(小時)
注冊時間: 2012-11-13
最后登錄: 2013-09-08
查看lovetown8的主題 / 回貼

樓主發表于: 2013-01-30 23:22

只看樓主 | 小中大

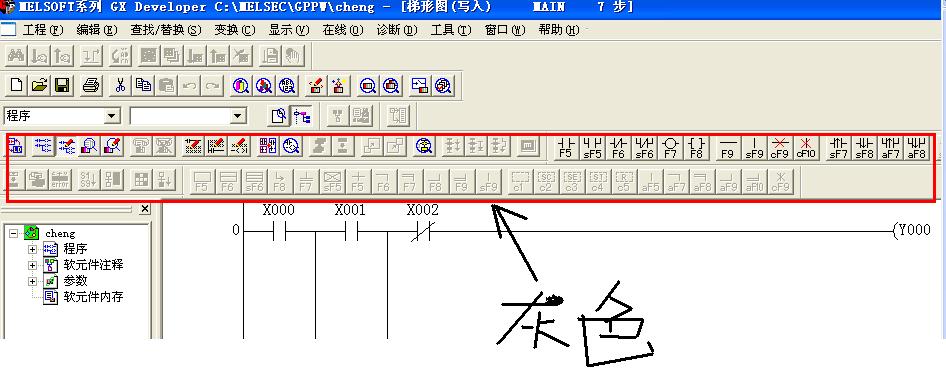

圖片：

請教：GX developer為什么許多功能鍵為灰色？
另外定時器在圖中用哪個功能鍵？

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161187 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-26
查看sjm213的主題 / 回貼

1樓發表于: 2013-01-31 16:44

只看該作者 | 小中大

這些灰色的指令是在SFC編程時才有效的；
定時器用OUT指令【F7鍵】，輸入[T0 K10]后回車即可。這代表使用了T0定時器，延時時間為1秒。

本帖最近評分記錄：

下載積分:+1(blitzcrank) 熱心助人！

lovetown8

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 124 點
下載積分: 2157 分
在線時間: 14(小時)
注冊時間: 2012-11-13
最后登錄: 2013-09-08
查看lovetown8的主題 / 回貼

2樓發表于: 2013-01-31 20:50

只看該作者 | 小中大

謝謝！版主。
