樓主  發表于: 2011-06-10 17:12

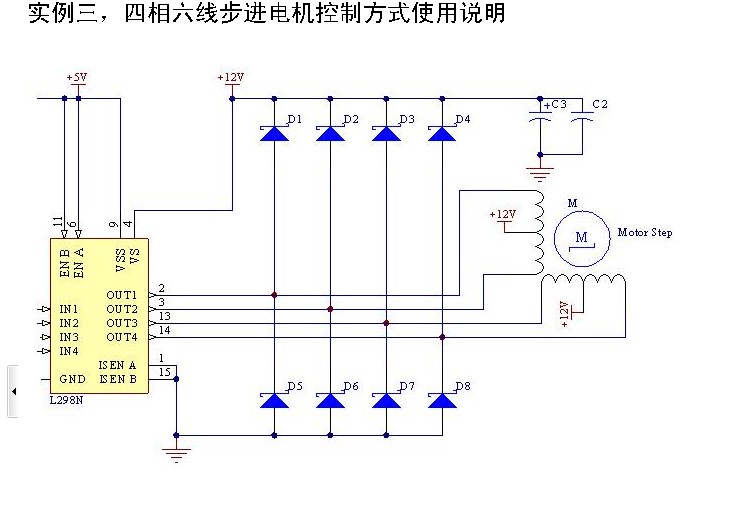

圖片：
我想用L298n芯片驅動步進電機，那么圖中芯片的四個輸出口輸出的是什么呢？是脈沖電壓么？這個和輸入芯片的脈沖電壓比是不是電流增大了？ 步進電機接的12V直流電是給轉子繞組通電么？圖中的八個二極管有什么用？求各位大蝦指導，謝謝了！
zjl140519903
級別: 工控俠客
精華主題: 0
發帖數量: 461 個
工控威望: 4513 點
下載積分: 4594 分
在線時間: 359(小時)
注冊時間: 2010-06-21
最后登錄: 2025-06-03
查看zjl140519903的 主題 / 回貼
1樓  發表于: 2011-06-10 19:05
我也想學，
shenyijin
中級電工
級別: 家園�？�
精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的 主題 / 回貼
2樓  發表于: 2011-06-10 19:05
電路不完整，8個二極管應該是起續流作用的，也就起保護L298n芯片。2/3線和對應繞組沒有標號。
xlqlh
秦漢
級別: 論壇先鋒
精華主題: 0
發帖數量: 375 個
工控威望: 1888 點
下載積分: 14144 分
在線時間: 122(小時)
注冊時間: 2011-03-28
最后登錄: 2025-05-12
查看xlqlh的 主題 / 回貼
3樓  發表于: 2011-06-10 19:22
步進電機控制原理是弱電控制強電，你把可控硅的訪原理搞明白
秦漢
余清華
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看余清華的 主題 / 回貼
4樓  發表于: 2011-06-10 20:34
wjm0426
級別: 略有小成
精華主題: 0
發帖數量: 255 個
工控威望: 396 點
下載積分: 392 分
在線時間: 63(小時)
注冊時間: 2011-04-22
最后登錄: 2023-04-04
查看wjm0426的 主題 / 回貼
5樓  發表于: 2011-06-10 20:36
我也想學
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
6樓  發表于: 2011-06-11 15:02
我就得你的圖紙也有問題，繞組的中間抽頭是公共端吧。
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
7樓  發表于: 2011-06-12 11:54
是的 輸出是脈沖電流（是有順序脈沖電流） L298N只有個驅動芯片他必須由前置信號發生電路觸發，他跟前置信號發生電路的區別就是你所說的輸出功率問題，L298N主要是來實現功率放大而已。
