工控人家園 資料互助 9線制RS232轉USB電路圖-----很穩定

mmm88800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 175 點
下載積分: 864 分
在線時間: 44(小時)
注冊時間: 2011-07-09
最后登錄: 2025-04-30
查看mmm88800的主題 / 回貼

樓主發表于: 2012-12-01 20:25

全看 | 小中大

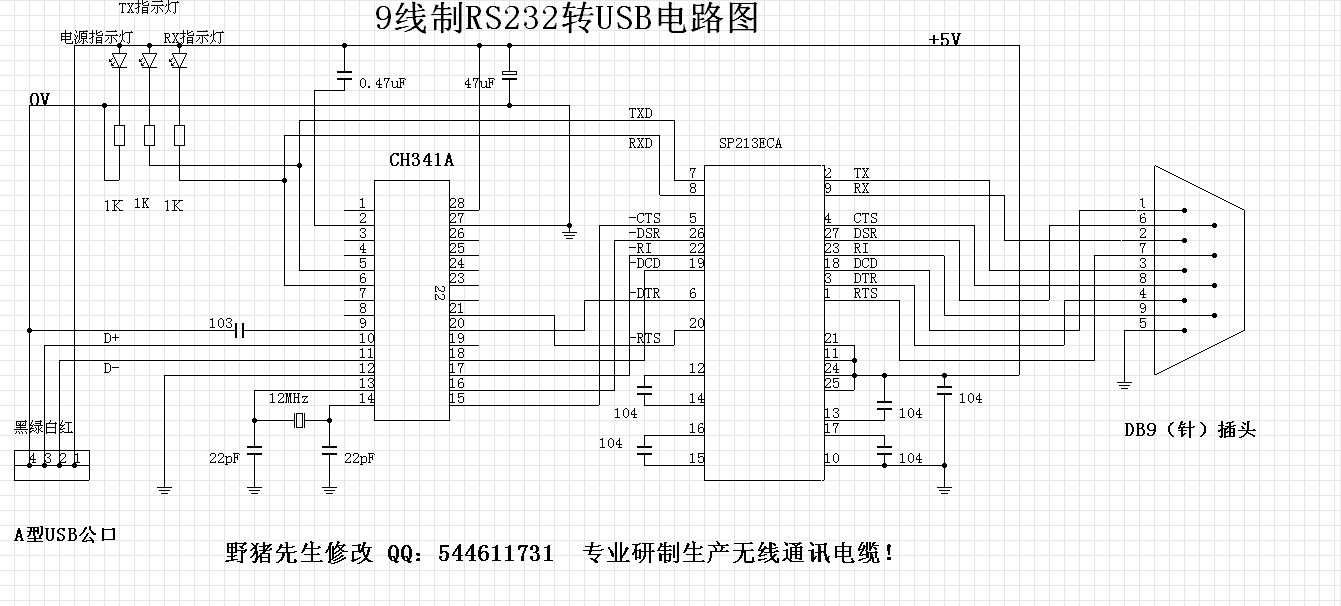

這款9線制RS232轉USB是WCH公司發布的，但圖紙用的是CH340T，因為CH340T是SSOP封裝的，對自己制作時的焊接技術要求很高，所以本人改為CH341A，這樣有利于焊接方便更保證整體電路穩定性更好，CH341A是大內芯的SOP 28封裝，比CH340T性能好很多，價格也貴很多！

此款電纜需要CH341A USB驅動，網上很多，可以隨便下載，本人就不在附件了，有需要的也可以聯系我發郵箱！

此款電纜制作所需成本費用大約為：

     1：CH341A               8元

     2：SP213ECA          5元

     3：DB9和USB插頭 1元

     4：電路板          1元

     5：阻容和晶振二級管 1元

     6：外殼              2元

     7：9芯線2米         3元

全部制作好后21元，可媲美淘寶上那些100多元的所謂的工業級的RS232轉USB線。經過本人測試，在S7-200  300   LOGO！松下臺達施耐德永宏P(guān)LC上測試，非常穩定！

本帖最近評分記錄：

下載積分:+1(沈大科abc) 感謝分享！

下載積分:+1(kzhlhl) 謝謝樓主的無私奉獻

下載積分:+3(鄉巴佬鄉巴佬) 好人！

下載積分:+3(fjqz00) 感謝！

下載積分:+5(烏龜船長) 好貼！

ayu520

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 127 點
下載積分: 479 分
在線時間: 28(小時)
注冊時間: 2013-01-04
最后登錄: 2024-12-09
查看ayu520的主題 / 回貼

1樓發表于: 2013-06-19 15:47

全看 | 小中大

跪謝樓主慷慨奉獻！！
