楓落云端
施主,腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的 主題 / 回貼
12樓  發表于: 2020-10-13 15:49
我想到的有四種:其中第一種編譯后的代碼完全和梯形圖一樣;其它三種等效,代碼有點區別。

第一 M1030:=INV (NOT X8E);

第二 M1030:=NOT(NOT X8E);

第三 OUT( NOT(NOT X8E) , M1030);

第四 OUT( INV(NOT X8E) , M1030);
楓落云端
施主,腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的 主題 / 回貼
13樓  發表于: 2020-10-13 15:53
差點忘了萬能的IF語句了。
第五種
IF INV (NOT X8E) THEN
    M1030:=TRUE;
ELSE
    M1030:=FALSE;
END_IF;

第六種
IF NOT (NOT X8E) THEN
    M1030:=TRUE;
ELSE
    M1030:=FALSE;
END_IF;
本帖最近評分記錄:
  • 下載積分:+1(qq280853936) 好貼好貼!
  • 下載積分:+1(yoyo2001426) 熱心助人!
    yoyo2001426
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 469 點
    下載積分: 3522 分
    在線時間: 169(小時)
    注冊時間: 2017-04-23
    最后登錄: 2025-04-29
    查看yoyo2001426的 主題 / 回貼
    14樓  發表于: 2020-10-13 15:59
    引用
    引用第12樓楓落云端于2020-10-13 15:49發表的  :
    我想到的有四種:其中第一種編譯后的代碼完全和梯形圖一樣;其它三種等效,代碼有點區別。

    第一 M1030:=INV (NOT X8E);

    第二 M1030:=NOT(NOT X8E);
    .......


    感謝老鐵提供想法,看來我真的要把手冊指令看完...

    另外

    我發現ST語言無法在線編輯

    INV 這指令 在手冊里面是找不到的...
    是我手冊版本太老了嗎?
    楓落云端
    施主,腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1548 分
    在線時間: 416(小時)
    注冊時間: 2017-10-10
    最后登錄: 2025-04-04
    查看楓落云端的 主題 / 回貼
    15樓  發表于: 2020-10-13 16:09

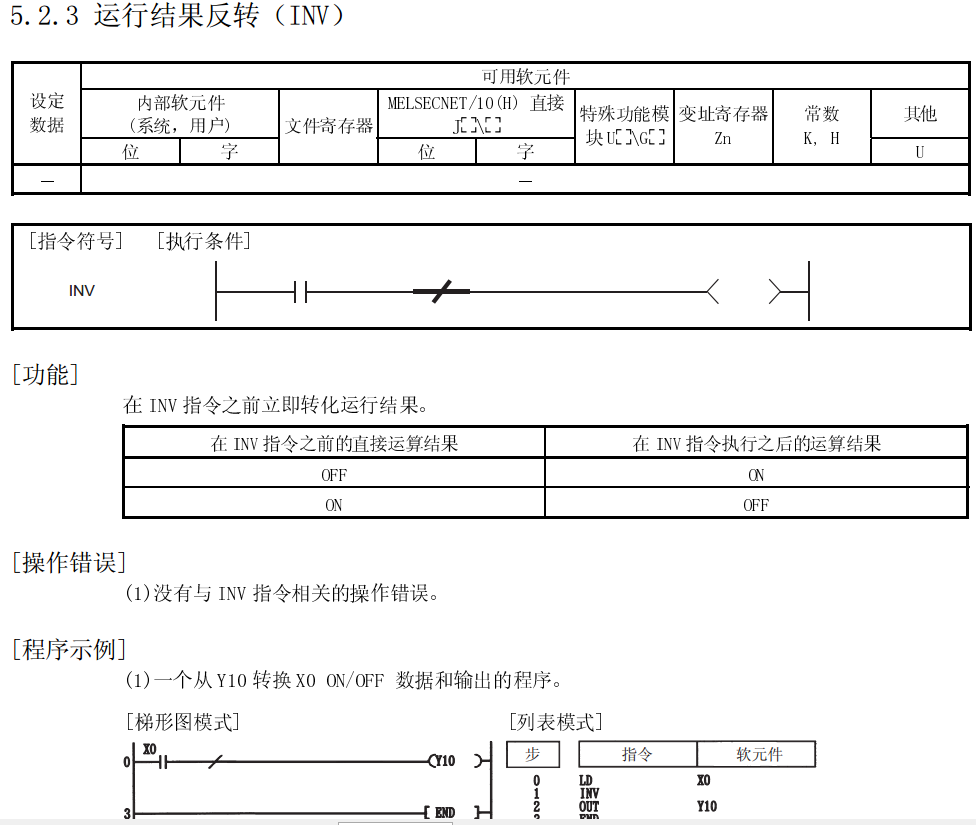

    圖片:
    Q系列有這個指令

    至于說ST不能在線修改,這個是誤解,只是條件有點苛求,具體一句話說不清楚,項目上我就是都用ST編程的,在線修改編譯沒任何問題。關鍵點是修改時的源代碼必須時PLC正在運行的母版基礎改的。
    楓落云端
    施主,腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1548 分
    在線時間: 416(小時)
    注冊時間: 2017-10-10
    最后登錄: 2025-04-04
    查看楓落云端的 主題 / 回貼
    16樓  發表于: 2020-10-13 16:19
    看準了,他寫的是LDI X8E,之后再整個取反后OUT M1030
    實際上簡化邏輯后就是 M1030:=X8E
    yoyo2001426
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 469 點
    下載積分: 3522 分
    在線時間: 169(小時)
    注冊時間: 2017-04-23
    最后登錄: 2025-04-29
    查看yoyo2001426的 主題 / 回貼
    17樓  發表于: 2020-10-13 16:36
    引用
    引用第15樓楓落云端于2020-10-13 16:09發表的  :
    Q系列有這個指令

    至于說ST不能在線修改,這個是誤解,只是條件有點苛求,具體一句話說不清楚,項目上我就是都用ST編程的,在線修改編譯沒任何問題。關鍵點是修改時的源代碼必須時PLC正在運行的母版基礎改的。




    師傅,是不是所有階梯圖的MELSEC指令 在ST上面都有,ST手冊沒寫出來的就直接使用效果一樣呢?
    yoyo2001426
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 469 點
    下載積分: 3522 分
    在線時間: 169(小時)
    注冊時間: 2017-04-23
    最后登錄: 2025-04-29
    查看yoyo2001426的 主題 / 回貼
    18樓  發表于: 2020-10-13 16:37
    引用
    引用第16樓楓落云端于2020-10-13 16:19發表的  :
    看準了,他寫的是LDI X8E,之后再整個取反后OUT M1030
    實際上簡化邏輯后就是 M1030:=X8E



    X8E 這接點實際接線為常閉接點,所以才這樣編程式的吧
    柳絮飛花
    無產工程師
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 500 個
    工控威望: 1212 點
    下載積分: 7865 分
    在線時間: 102(小時)
    注冊時間: 2017-06-27
    最后登錄: 2024-12-17
    查看柳絮飛花的 主題 / 回貼
    19樓  發表于: 2020-10-14 08:50
    少整些花哨的,IF貫穿到底,又直觀。又好修改
    工控普通人,學習在路上
    yoyo2001426
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 469 點
    下載積分: 3522 分
    在線時間: 169(小時)
    注冊時間: 2017-04-23
    最后登錄: 2025-04-29
    查看yoyo2001426的 主題 / 回貼
    20樓  發表于: 2020-10-14 17:19
    最近剛嘗試用ST的方式下去寫程式,不過流程上感覺沒有像階梯圖這么好寫 或許還要多練習練習
    飛沙漫天
    要耗子尾汁,不要小聰明。
    級別: 探索解密
    精華主題: 0
    發帖數量: 35 個
    工控威望: 117 點
    下載積分: 521 分
    在線時間: 47(小時)
    注冊時間: 2019-04-05
    最后登錄: 2025-02-22
    查看飛沙漫天的 主題 / 回貼
    21樓  發表于: 2020-10-14 17:36
    哈哈,是的,把梯形圖的邏輯的轉化為ST語言,不停地IF。
    引用
    引用第5樓zhengbq于2020-10-12 14:34發表的  :
    初學者容易學成IF語句走天下
    沉迷學習,無法自拔。 沉迷學習,無法自拔。 沉迷學習,無法自拔。 沉迷學習,無法自拔。 沉迷學習,無法自拔。
    yoyo2001426
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 469 點
    下載積分: 3522 分
    在線時間: 169(小時)
    注冊時間: 2017-04-23
    最后登錄: 2025-04-29
    查看yoyo2001426的 主題 / 回貼
    22樓  發表于: 2020-10-14 17:46
    引用
    引用第5樓zhengbq于2020-10-12 14:34發表的  :
    初學者容易學成IF語句走天下



    思維很難跳脫,除非有旁人指點
    yoyo2001426
    級別: 略有小成
    精華主題: 0
    發帖數量: 231 個
    工控威望: 469 點
    下載積分: 3522 分
    在線時間: 169(小時)
    注冊時間: 2017-04-23
    最后登錄: 2025-04-29
    查看yoyo2001426的 主題 / 回貼
    23樓  發表于: 2020-10-15 11:53
    有大神能說明 ST語言 相比階梯圖的好處嗎?
    小弟我目前 還沒深入 體會不出來ST的好處
