陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1854(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-20
查看陳大圍的 主題 / 回貼
樓主  發表于: 2013-10-30 17:58
       急停按鈕被按下釋放后，需要按復位按鈕才能啟動系統的繼電器線路圖，復位按鈕為常開型。我自己畫了下，感覺有點復雜，壇友們可有簡單的畫法？謝謝！
專心學工控技術，請各位幫忙指教
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-06-22
查看銘杰工控的 主題 / 回貼
1樓  發表于: 2013-10-31 08:31

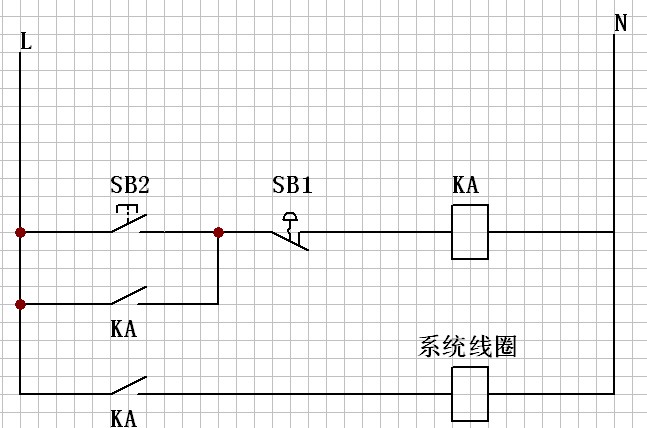

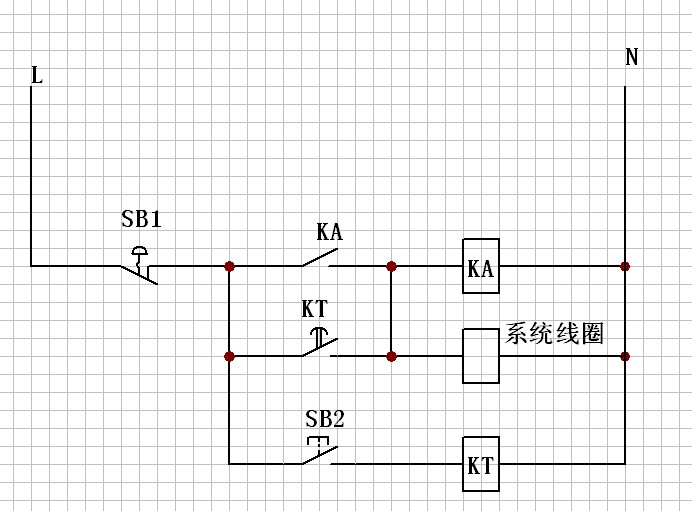

給兩種不同的方法，一種是可直接復位的，另一種是需延時復位的

溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-06-22
查看銘杰工控的 主題 / 回貼
2樓  發表于: 2013-10-31 16:46
引用
引用第7樓xxaa00511于2013-10-31 11:48發表的  :

樓上用的是visio畫的圖？

是一種古老的制圖軟件 Protel 99SE
現在逐步使用Eplan
溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1976 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-06-22
查看銘杰工控的 主題 / 回貼
3樓  發表于: 2013-10-31 22:39
引用
引用第14樓zhengf1989于2013-10-31 20:28發表的  :

protel里好像只有電子元件庫，這些電氣元件是自己畫出來的嗎？

可以導入GB4728的國標元件庫，其他沒有的自己造元件。
像這樣的都是自己畫的



溫嶺市正凱自動化設備有限公司  15057679726
