plc123321
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 583 分
在線時間: 43(小時)
注冊時間: 2010-11-25
最后登錄: 2024-08-15
查看plc123321的 主題 / 回貼
12樓  發表于: 2011-12-03 09:32
仍不明白的是,行程開關動斷觸點斷的是KM1或KM2,電機停止,而此時Y1或Y2仍運行,因為通過外部觸點斷開的接觸器線圈,行程開關的控制在不用X的情況下,如何引入PLC的控制中?
10樓的回復的方案能否用梯形圖或SFC圖說明一下,謝謝!
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70592 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-11
查看wwcwwc的 主題 / 回貼
13樓  發表于: 2011-12-03 09:43
回4樓:
   我理解觸摸屏與PLC在這個問題上控制作用不大,電機正反轉是依靠行程開關轉換的。用逆向思維理解正反行程擋塊,及行程開關既要作為啟動命令,又要實現位置檢測功能。在這個系統中始終需要有一個行程開關接通,另一個斷開的,解決這個問題只能在擋塊上實現了。

guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8300 個
工控威望: 10434 點
下載積分: 21231 分
在線時間: 3101(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-13
查看guochunyi的 主題 / 回貼
14樓  發表于: 2011-12-03 10:37
引用
引用第12樓plc123321于2011-12-03 09:32發表的  :
仍不明白的是,行程開關動斷觸點斷的是KM1或KM2,電機停止,而此時Y1或Y2仍運行,因為通過外部觸點斷開的接觸器線圈,行程開關的控制在不用X的情況下,如何引入PLC的控制中?
10樓的回復的方案能否用梯形圖或SFC圖說明一下,謝謝!

你鉆死胡同了,
外部的行程開關不需要引入PLC的,直接在外部控制接觸器就可以了,Y1/Y2全部接通,
接觸器只能有一個而且也只能有一個是處于吸合狀態的。
外部行程開關,只有在到達電機換向位置的時候其中的一個才斷開,等電機離開極限位置,則行程開關又閉合了,只要電機不在極限位置,平常兩個行程開關都是接通狀態的。
即使電機在極限位置,至少總有一個是接通狀態的。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
心情不錯
級別: 家園?
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1626(小時)
注冊時間: 2007-07-13
最后登錄: 2025-06-07
查看心情不錯的 主題 / 回貼
15樓  發表于: 2011-12-03 12:11

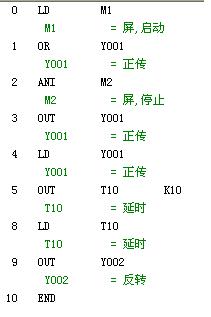

圖片:
根據自己的理解  直接上圖  樓主看看  行否?
twt97
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 345 點
下載積分: 896 分
在線時間: 134(小時)
注冊時間: 2009-04-03
最后登錄: 2025-05-13
查看twt97的 主題 / 回貼
16樓  發表于: 2011-12-03 12:33
真不明白考官是何目的去考這題,有用嗎,現實中都沒有這樣的PLC(主機)真不知現在的老師想法的,沒有一點實用性教來干嘛還要考,白疾
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-13
查看niningtt的 主題 / 回貼
17樓  發表于: 2011-12-03 13:43
說白了,就是要你不用PLC設計個正反轉電路。只不過是加個PLC之后題目還可以靈活點,比如觸摸屏實現復位,實現點動調試等等。一般比賽試題不會是實際項目以實現功能為目的。比賽是以知識點考核為目的,同事要兼顧題目的知識點層次
plc123321
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 583 分
在線時間: 43(小時)
注冊時間: 2010-11-25
最后登錄: 2024-08-15
查看plc123321的 主題 / 回貼
18樓  發表于: 2011-12-03 14:03
明白了,實現這樣的題只是想考一下腦筋急轉彎之類,失去了大賽的以實際應用為主旨的風度,謝謝各位
幸運娃161
人勤智慧沙成金。
級別: 略有小成
精華主題: 0
發帖數量: 364 個
工控威望: 493 點
下載積分: 3076 分
在線時間: 275(小時)
注冊時間: 2008-04-08
最后登錄: 2025-06-03
查看幸運娃161的 主題 / 回貼
19樓  發表于: 2011-12-04 15:10
這種題目僅只停留在書本上面而已,F實中是不存下的。
線纜機械電控制作。高速絞線機、銅線拉絲機、電線裁線機、電線押出機、包紙機等線纜設備。另有裁線板,張力控制板,聯動版出售。聯系方式13662722179
在東莞市
木皮
學海無涯
級別: 家園?
精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的 主題 / 回貼
20樓  發表于: 2012-06-25 13:47
沒有輸入點要想的開關信號寫入程序還真不懂,仍在觀望高手出招
大家好才是真的好
yamqq
雅馬哈,愛普生,電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1726 個
工控威望: 5548 點
下載積分: 24756 分
在線時間: 302(小時)
注冊時間: 2008-05-05
最后登錄: 2025-06-12
查看yamqq的 主題 / 回貼
21樓  發表于: 2012-06-25 14:24
這樣的在實際工程中是沒有意義的,成天搞這些做什么?
這個人很懶,什么也沒有留下!
gaofei55
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 143 點
下載積分: 1282 分
在線時間: 17(小時)
注冊時間: 2009-10-26
最后登錄: 2013-07-09
查看gaofei55的 主題 / 回貼
22樓  發表于: 2012-06-25 15:36
輸出接個正反轉的自鎖
小小一電工
每天一點點 加油 你可以的!
級別: 工控俠客
精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的 主題 / 回貼
23樓  發表于: 2012-06-26 14:45
10樓正解
每天一點點
  • «
