樓主  發表于: 2008-04-18 15:45
前段時間改造舊設備,遇到了一塊FX30DU-E的操作面板。

呵呵,以前沒有遇到過,應該挺老的了吧。從網上東查西找,才搞定了怎么用電腦跟它通訊,并上傳和下載程序。雖然過程不太復雜,但也有幾項需要注意的地方。

1.首先是準備資料。

1.1編程軟件版本:SW0PC-FXDU/WIN-C。

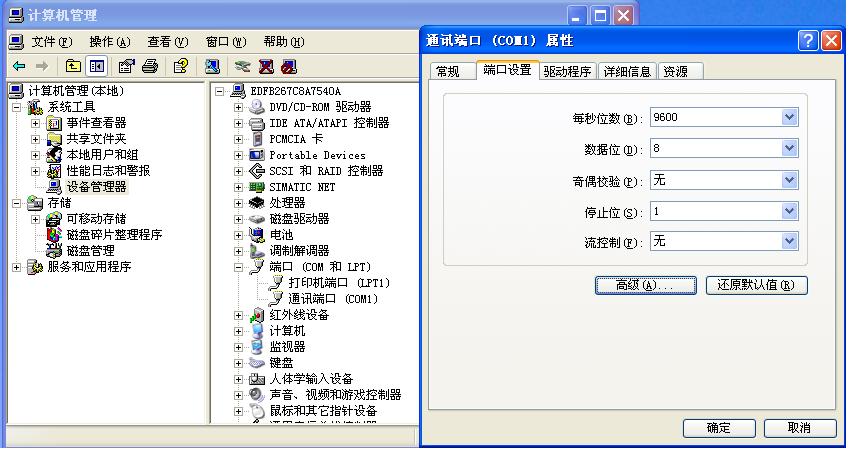

1.2電腦端口設置:

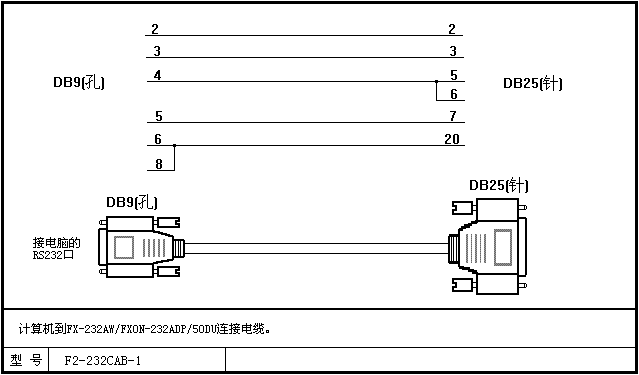

1.3通訊線纜制作方法:F2-232CAB-1




OK,這樣的話,需要的軟硬件準備工作就已經作完了。但是直接將通訊線插到電腦上和DU連接起來就可以了嗎?不一定。因?yàn)椋珼U上也是需要一些設置的。

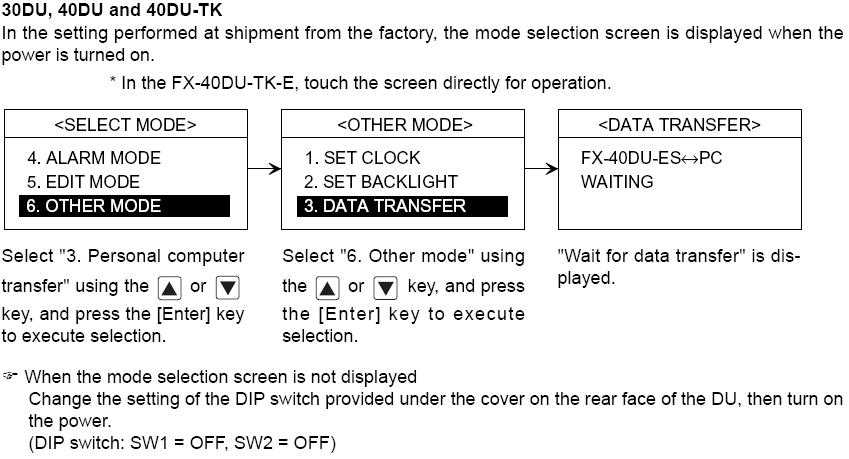

2.人機設置步驟:(參照FX-PCS-DU_WIN-E SOFTWARE MANUAL)




2.1根據以上提示,首先檢查DU后蓋的DIP開關設置情況,其SW1和SW2都要設置在OFF狀態。

2.2將DU重新上電,進入模式選擇畫面,選擇“OTHER MODE”;

2.3進入“OTHER MODE”后,選擇“DATA TRANSFER”模式;

2.4這樣DU就會等待與電腦的通訊了。


好了,現在終于可以打開FXDU/WIN了。

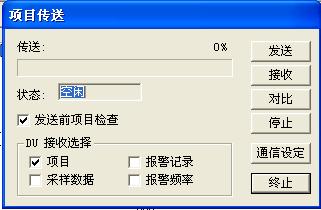

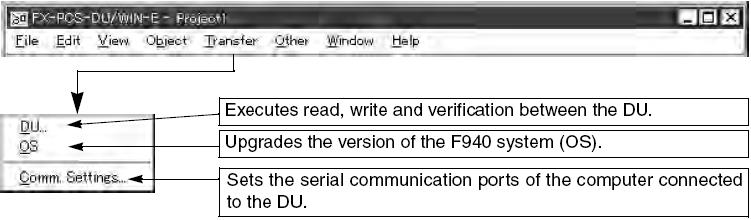

3. 打開SW0PC-FXDU/WIN-C軟件,選擇傳送――通訊口設置,看端口選擇是否與電腦通訊端口一致。然后選擇傳送――DU,進入項目傳送頁面。







然后點擊“接收”,傳送欄就會顯示文件傳輸進度,達到100%時,就將整個文件下載下來了。


我是在操作過程中沒有首先閱讀手冊,直接聯線試驗,結果搞了好久,事倍功半啊。


希望這個案例,對大家以后的工程能有所幫助。


以下是用Word做好的操作步驟:
附件: 三菱FX30DUE界面程序與電腦傳輸步驟.doc (234 K) 下載次數:69
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+3(一天賊忙) 原創內容
    zyfzxh
    級別: 論壇版主

    精華主題: 12 篇
    發帖數量: 6505 個
    工控威望: 7513 點
    下載積分: 109647 分
    在線時間: 4849(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-06-10
    查看zyfzxh的 主題 / 回貼
    1樓  發表于: 2008-04-19 17:09
    既然是好貼沒有理由不推!
    guochunyi
    直讀解西門屏HMI口令 。。。
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 8300 個
    工控威望: 10434 點
    下載積分: 21231 分
    在線時間: 3100(小時)
    注冊時間: 2007-03-01
    最后登錄: 2025-06-09
    查看guochunyi的 主題 / 回貼
    2樓  發表于: 2008-06-16 08:01
    不錯,支持。
    可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    guochunyi
    直讀解西門屏HMI口令 。。。
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 8300 個
    工控威望: 10434 點
    下載積分: 21231 分
    在線時間: 3100(小時)
    注冊時間: 2007-03-01
    最后登錄: 2025-06-09
    查看guochunyi的 主題 / 回貼
    3樓  發表于: 2008-07-31 10:12
    支持,支持。
    可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    baoshizhi
    級別: VIP會員
    精華主題: 1 篇
    發帖數量: 522 個
    工控威望: 529 點
    下載積分: 2230 分
    在線時間: 201(小時)
    注冊時間: 2006-08-21
    最后登錄: 2014-07-20
    查看baoshizhi的 主題 / 回貼
    4樓  發表于: 2008-07-31 13:23

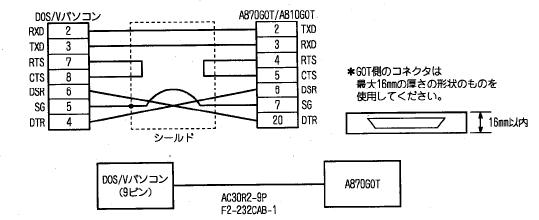

    F2-232CAB-1 通訊線纜制作方法:



    和你的不一樣呀,為什么?
    樓主留言:
    看不明白你這個資料啊。但也許是都可以使用,因?yàn)橹饕慕泳都是一樣的。
