工控人家園 三菱工控論壇 威綸tk6071iq和三菱FX1N通訊問題

iftengfree

級別: 探索解密

精華主題: 0
發帖數量: 90 個
工控威望: 185 點
下載積分: 858 分
在線時間: 39(小時)
注冊時間: 2016-09-18
最后登錄: 2025-03-27
查看iftengfree的主題 / 回貼

樓主發表于: 2019-06-29 09:43

只看樓主 | 小中大

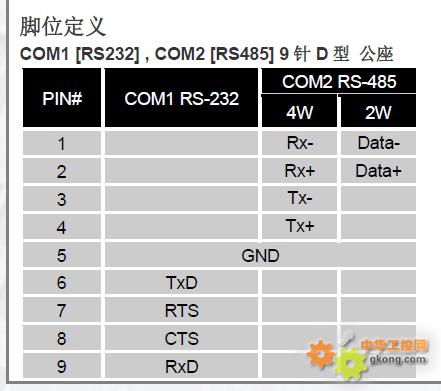

沒有現成的通訊線，所以就自己做了一條，plc側端口是梯形9針母頭（2,3,5號腳），屏側是梯形9針公頭（6,9,5號腳），RS232通訊，我在屏的設置是：COM1，19200，E,7，1，但是顯示通訊不上，波特率改成9600也不行，改成COM2也不行，請問大神屏側該怎么設置，硬件連接應該沒問題吧

eledesigner

懂一點點

級別: 工控俠客

精華主題: 0
發帖數量: 1954 個
工控威望: 2216 點
下載積分: 2951 分
在線時間: 2350(小時)
注冊時間: 2009-08-21
最后登錄: 2025-06-11
查看eledesigner的主題 / 回貼

1樓發表于: 2019-06-29 09:53

只看該作者 | 小中大

10塊錢買一條

langui

級別: 論壇先鋒

精華主題: 0
發帖數量: 1576 個
工控威望: 1798 點
下載積分: 6331 分
在線時間: 670(小時)
注冊時間: 2014-06-16
最后登錄: 2025-06-12
查看langui的主題 / 回貼

2樓發表于: 2019-06-29 09:55

只看該作者 | 小中大

是你線沒接對，9針那邊不是235，那是232的接法。應該是5條線，詳細接法你去度娘或威綸通官網看看

iftengfree

級別: 探索解密

精華主題: 0
發帖數量: 90 個
工控威望: 185 點
下載積分: 858 分
在線時間: 39(小時)
注冊時間: 2016-09-18
最后登錄: 2025-03-27
查看iftengfree的主題 / 回貼

3樓發表于: 2019-06-29 10:34

只看該作者 | 小中大

三菱工控板是用RS232通訊，不知道威綸支不支持232

68074633

級別: 工控俠客

精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13535 分
在線時間: 321(小時)
注冊時間: 2014-06-25
最后登錄: 2025-05-21
查看68074633的主題 / 回貼

4樓發表于: 2019-06-29 17:31

只看該作者 | 小中大

圖片：

同樣的觸摸屏和plc。我的是沒有問題的。買根線最省事又好看。
檢查線有沒有問題。串口助手軟件可以檢查
觸摸屏是不是設置為三菱通訊協議。檢查觸摸屏與其它PLC通訊是不是正常

燕趙刀客

級別: 探索解密

精華主題: 0
發帖數量: 25 個
工控威望: 119 點
下載積分: 323 分
在線時間: 58(小時)
注冊時間: 2009-12-06
最后登錄: 2025-06-12
查看燕趙刀客的主題 / 回貼

5樓發表于: 2019-06-29 21:34

只看該作者 | 小中大

這個問題我也沒有解決，想一屏兩機，觸摸屏是維綸TK6070IK,PLC是西門子s7-200，fx3uPLC
西門子用485通訊，fx3u用RS232通訊
