lvi
一個工廠換燈炮的電工大叔臨老學唱打。秉承常與同好爭高低,不與
級別: 探索解密
精華主題: 0
發帖數量: 61 個
工控威望: 169 點
下載積分: 22021 分
在線時間: 77(小時)
注冊時間: 2010-12-13
最后登錄: 2025-06-16
查看lvi的 主題 / 回貼
樓主  發表于: 2022-11-25 21:18
圖片:
圖片:
圖片:
圖片:
無功電容補償強制半自動投切控制
我廠有一碼頭吊機, 160專變供電,因碼頭吊機工作特性,動作一次從抓料、提升、轉位、放料、回位前后二十多秒,普通電容補償投切速度跟不止,所以想了一個方案如下:用一個電流繼電器檢測負載電流,當電流大于設定值,觸點閉合,接通X4,后,由內部程序轉換為啟動信號,按設定延時時間后間隔控制多路Y循環移位輸出,實際輸出路數可用X0-X3組成合1248編碼成1路到7路任意路循環移位輸出,如預先短接X0和X2,按編碼組合是5,程序把5解碼后給對應的程序?qū)FTL循環移位指令進行控制,讓其產生5路輸出、3路不輸出且往右移位,此目的是讓電容組至少有一組在停歇,不至于長時期工工。當短時間沒啟動信號程序不會馬上停止輸出,當沒信號時間大于一定時后才停止輸出。
IO以及內部部分分配說明:
X0 X 1X2為循環路數組合設置開關,其關系為1248編碼原理
X3為啟動循環移位程序和時間間隔判斷,接電流繼電器觸點,
Y0到Y(jié)7外接8路電容組

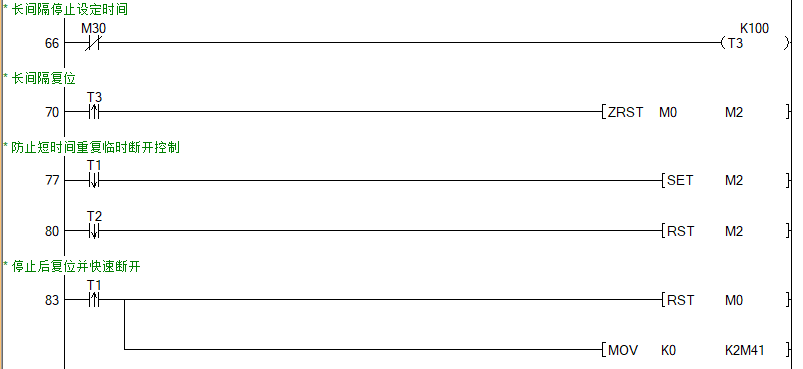

T1短間隔停止判定時間

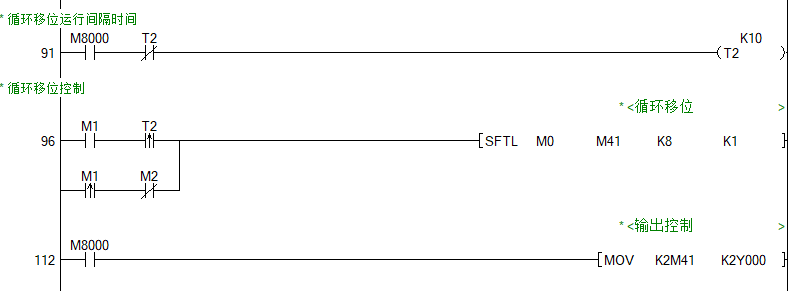

T2循環移位運行間隔時間
T3長間隔停止設定時間

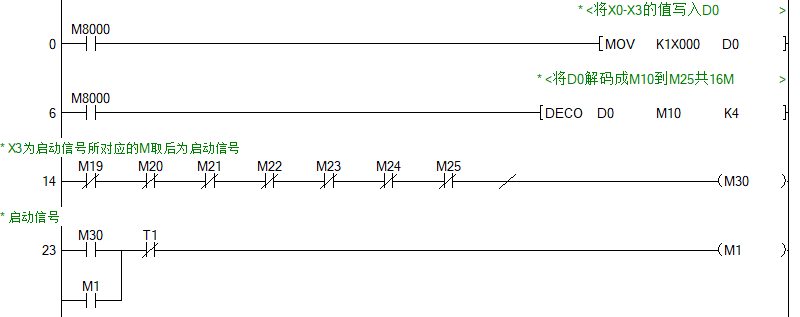

DECO對應把X0-X3 組合傳到D0解碼成M10到M25共16個M,,其中對應起作用的是M19到M25共7個M,一方面是組成啟動信號,另一方面是作為循環移位路數的選擇開關。
關健詞:

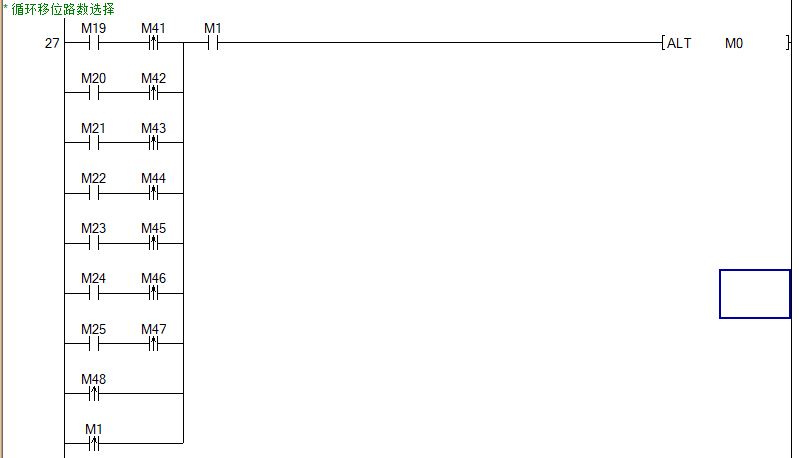

ALT交替輸出指令
DECO譯碼指令
SFTL循環移位指令,
循環循環路數可選
文案到此,不能再細說了,再寫就成3000字的技師論文了,有興趣的可以自己擴展資料就可以去做技師答辯論文了。
當然,此程序只是本人學著別人原有程序頂抄過來組合著寫,其中有很多不足之處,望各位鍵下留情!


附件: 碼頭電容柜自動強投20221112-5.rar (154 K) 下載次數:213
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+5(加勒比海帶)
    金信集團2022
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1715 個
    工控威望: 5003 點
    下載積分: 7873 分
    在線時間: 128(小時)
    注冊時間: 2022-09-13
    最后登錄: 2025-06-16
    查看金信集團2022的 主題 / 回貼
    1樓  發表于: 2022-12-01 08:21
    感謝你的分享!!!
    華為粉絲
    級別: 略有小成
    精華主題: 0
    發帖數量: 100 個
    工控威望: 239 點
    下載積分: 3741 分
    在線時間: 75(小時)
    注冊時間: 2021-08-10
    最后登錄: 2024-08-29
    查看華為粉絲的 主題 / 回貼
    2樓  發表于: 2022-12-01 09:01
    謝謝分享
    加勒比海帶
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 2326 個
    工控威望: 1896 點
    下載積分: 7401 分
    在線時間: 70(小時)
    注冊時間: 2021-07-19
    最后登錄: 2025-06-16
    查看加勒比海帶的 主題 / 回貼
    3樓  發表于: 2022-12-02 15:04
    感謝你的分享!!!
    mch2009
    以誠相待八方朋友
    級別: 家園常客
    精華主題: 0
    發帖數量: 567 個
    工控威望: 638 點
    下載積分: 1216 分
    在線時間: 92(小時)
    注冊時間: 2009-08-13
    最后登錄: 2025-05-06
    查看mch2009的 主題 / 回貼
    4樓  發表于: 2023-01-07 22:49
    感謝分享
    塞外海島
    不停的前進
    級別: 家園常客
    精華主題: 0
    發帖數量: 498 個
    工控威望: 645 點
    下載積分: 1467 分
    在線時間: 1742(小時)
    注冊時間: 2012-10-05
    最后登錄: 2025-06-15
    查看塞外海島的 主題 / 回貼
    5樓  發表于: 2023-01-14 13:38
    基本都單片機,干這個的,PLC很少,
    陽春節拍
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 202 點
    下載積分: 742 分
    在線時間: 52(小時)
    注冊時間: 2022-03-24
    最后登錄: 2025-05-03
    查看陽春節拍的 主題 / 回貼
    6樓  發表于: 2023-02-21 15:00
    無功補償采樣計算量大,plc搞這個意義不大。
    無功補償,電機工作狀態不同,補償量是不一樣的。你這個循環補償,僅解決了電容重復投切問題,實際補償值與需要值仍會有較大差距,效果不會太理想。
    過零投切器,價格已經很低了,將投入時間設短點,切出時間略長點。這樣投資成本比你這套還要低,但效果要好的多
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11847 個
    工控威望: 19241 點
    下載積分: 14143 分
    在線時間: 2771(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-06-14
    查看往事如風的 主題 / 回貼
    7樓  發表于: 2023-02-21 21:22
    可以學習
