樓主  發表于: 2011-09-12 12:01
本人是搞自動化的,也喜歡一些電子制作,在這個論壇也學到不少知識。今天也貢獻一些資料,都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多,M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

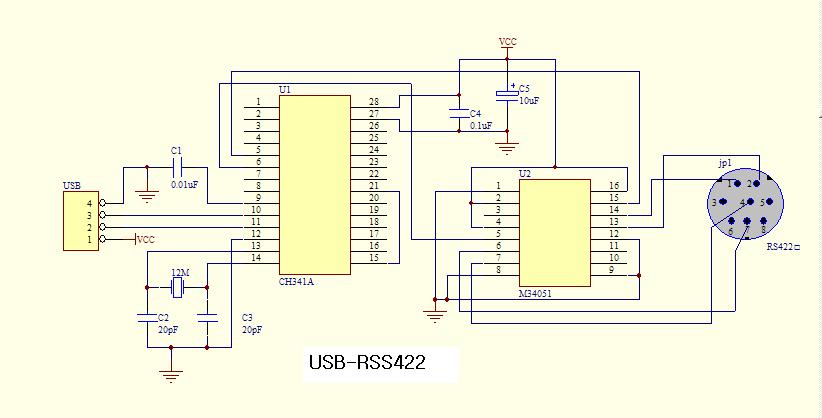

USB-RS422





USB-RS485





藍牙接電腦部分





藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米,用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:483
[ 此帖被cwf_plc在2011-09-22 19:49重新編輯 ]
附件: 藍牙電路實物圖.rar (1643 K) 下載次數:737
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+5(ymmfa) 感謝分享
  • 下載積分:+5(蕭風) 感謝分享
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 623 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2372(小時)
    注冊時間: 2006-10-25
    最后登錄: 2025-06-11
    查看iteerh的 主題 / 回貼
    1樓  發表于: 2011-09-12 21:26
    真的假的,那強哦,可以通訊。
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 623 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2372(小時)
    注冊時間: 2006-10-25
    最后登錄: 2025-06-11
    查看iteerh的 主題 / 回貼
    2樓  發表于: 2011-09-12 21:28
    藍芽的部份看不太懂 TXD 跟RXD 是如何接法?
    破電容
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 151 點
    下載積分: 620 分
    在線時間: 12(小時)
    注冊時間: 2011-08-22
    最后登錄: 2013-02-02
    查看破電容的 主題 / 回貼
    3樓  發表于: 2011-09-12 22:46
    樓主太強了。。謝謝
    小弟受教了
    cwf_plc
    級別: 探索解密
    精華主題: 0
    發帖數量: 47 個
    工控威望: 173 點
    下載積分: 3021 分
    在線時間: 128(小時)
    注冊時間: 2011-07-20
    最后登錄: 2025-05-31
    查看cwf_plc的 主題 / 回貼
    4樓  發表于: 2011-09-12 22:53
    這個其實很簡單,藍牙模塊只是完成串行信號的無線傳輸。CH341是USB轉RS232的,M34051完成RS232轉RS422。藍牙模塊在淘寶網上大家可找到資料
    rockyhuo
    專業制造全伺服高速衛生巾機器
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1610 個
    工控威望: 1929 點
    下載積分: 4459 分
    在線時間: 439(小時)
    注冊時間: 2008-07-14
    最后登錄: 2025-05-10
    查看rockyhuo的 主題 / 回貼
    5樓  發表于: 2011-09-13 00:03
    藍牙就決定他的傳輸速度不高,只能用在上存下載,不能夠用來監控,距離PLC只有10米,不如用無線路由器來得方便自如,若是加個XP系統的平板,那就叫爽,真正脫離有線的束搏,查故障更加方便。
    變頻器中心放卷,可以穩定達到280M/分鐘線速度.
    全伺服衛生巾、尿褲、護墊機機器項目合作,承接多功能衛生巾中包機制造,尿褲垛碼機制造
    QQ:84818626
    電話:18923140420
    wwx001
    級別: 略有小成
    精華主題: 0
    發帖數量: 89 個
    工控威望: 223 點
    下載積分: 2514 分
    在線時間: 35(小時)
    注冊時間: 2011-06-23
    最后登錄: 2017-07-31
    查看wwx001的 主題 / 回貼
    6樓  發表于: 2011-09-17 08:32
    人才啊,找這個很久了
    zh323
    級別: 探索解密
    精華主題: 0
    發帖數量: 41 個
    工控威望: 164 點
    下載積分: 1724 分
    在線時間: 57(小時)
    注冊時間: 2011-08-18
    最后登錄: 2022-08-10
    查看zh323的 主題 / 回貼
    7樓  發表于: 2011-09-17 08:49
    有才
    wangcaijun
    級別: 略有小成
    精華主題: 0
    發帖數量: 139 個
    工控威望: 268 點
    下載積分: 4630 分
    在線時間: 211(小時)
    注冊時間: 2010-11-13
    最后登錄: 2025-06-06
    查看wangcaijun的 主題 / 回貼
    8樓  發表于: 2011-09-17 14:37
    人才哥哥太強悍了
    saisam2006
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 484 個
    工控威望: 1240 點
    下載積分: 13897 分
    在線時間: 539(小時)
    注冊時間: 2006-09-17
    最后登錄: 2025-06-11
    查看saisam2006的 主題 / 回貼
    9樓  發表于: 2011-09-19 09:02
    好東西!謝謝!
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 623 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2372(小時)
    注冊時間: 2006-10-25
    最后登錄: 2025-06-11
    查看iteerh的 主題 / 回貼
    10樓  發表于: 2011-09-20 22:13
    需要驅動程式,或可以熱插拔嗎???
    cwf_plc
    級別: 探索解密
    精華主題: 0
    發帖數量: 47 個
    工控威望: 173 點
    下載積分: 3021 分
    在線時間: 128(小時)
    注冊時間: 2011-07-20
    最后登錄: 2025-05-31
    查看cwf_plc的 主題 / 回貼
    11樓  發表于: 2011-09-21 20:48
    需要驅動,可以到南京南京沁恒電子網上下。不過他不是真的USB口,而是USB轉的一個虛擬串口,適合沒有串口的筆記本。
