幾個月前我的一臺PLC電源板燒掉保險，把保險替換成銅絲后發生爆炸，面目全非，論壇上有兄弟給我支招，說用24+5V直流電源代替，我一直沒有時間弄，一放就是幾個月！最近終于有空來搞這玩意了，本人才疏學淺，電源板查來查去也不能確定是哪里出問題，只好換一種方式整了！雖然沒能查出電源板的故障源頭，卻也讓我弄清了不少東西，如這玩意能否繼續工作，電源板大體上的原理框架，下面就讓我帶給大家我的維修經歷以及其中的領悟，希望能幫到電源板出問題的各位兄弟！

[ 此帖被zhengyueyong在2009-09-27 21:21重新編輯 ]

zhengyueyong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhengyueyong的主題 / 回貼

1樓發表于: 2009-09-27 09:16

只看該作者 | 小中大

我的首要任務是弄明白大體的電源轉換過程，經過慢慢檢查分析，220V電源經保險電感后直接整流，估計是300V的直流電，送入開關管，再推動脈沖變壓器輸出24V直流電，光耦反饋回去調整開關管，輸出經一只0.47歐2w電阻，電容濾波，一路輸出到PLC的24V和COM端子上，為傳感器及輸入光耦回路供電，一路再經過電感電容濾波及其它我弄不清楚的保護等等輸出24V，一路供電給I/O板，估計CPU板也有用到，(我不清楚CPU板是否需要24V，說錯了別見怪啊！)另一路經IC3（si8050)DC變DC降壓為5V輸出！

marcelinho

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 371 個
工控威望: 620 點
下載積分: 7296 分
在線時間: 220(小時)
注冊時間: 2007-07-24
最后登錄: 2023-06-17
查看marcelinho的主題 / 回貼

2樓發表于: 2009-09-27 09:17

只看該作者 | 小中大

好，占沙發學習學習

zhengyueyong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhengyueyong的主題 / 回貼

3樓發表于: 2009-09-27 09:36

只看該作者 | 小中大

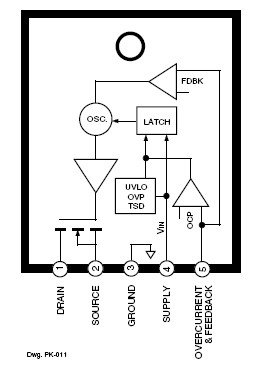

電源轉換經過大體上弄明白了，接著我用一只24V直流開關電源來做實驗！把PLC電源板上的脈沖變壓器輸出斷開，直接連上外部24V直流電，上電，乖乖，PLC電源燈亮了，運行燈接著亮了，短接各個輸入點，對應的燈也亮了，里面程序還在，輸出繼電器也跟著動了！大體上成功了！連忙翻出數據線，弄個噴泉的程序下載進去運行，呵呵，看到輸出繼電器噼里啪啦的換著花樣動個不停，OK,暫時就折騰到這里，改天弄個內置的開關電源板進去把它換掉！這樣看來的話，問題出在脈沖變壓器前面，開關管的可能性最大，型號為STR-G6551,哪位兄弟知道怎么判斷它的好壞？何處有賣？替代型號有哪些？先謝過了！
