樓主  發表于: 2024-03-15 13:24
圖片:
圖片:
圖片:
圖片:
現在就說一下接觸到的MES數據對接的大概流程。
1.和客戶確認MES的接口,大部分是webapi,http。需要客戶提供URL地址(也就是MES服務器地址,一個網頁地址),Header(也就是標頭,有些會和URL地址寫一起),Content-Type(數據格式,大部分是 application/json),已經請求的主題內容,具體的每個客戶不一樣;

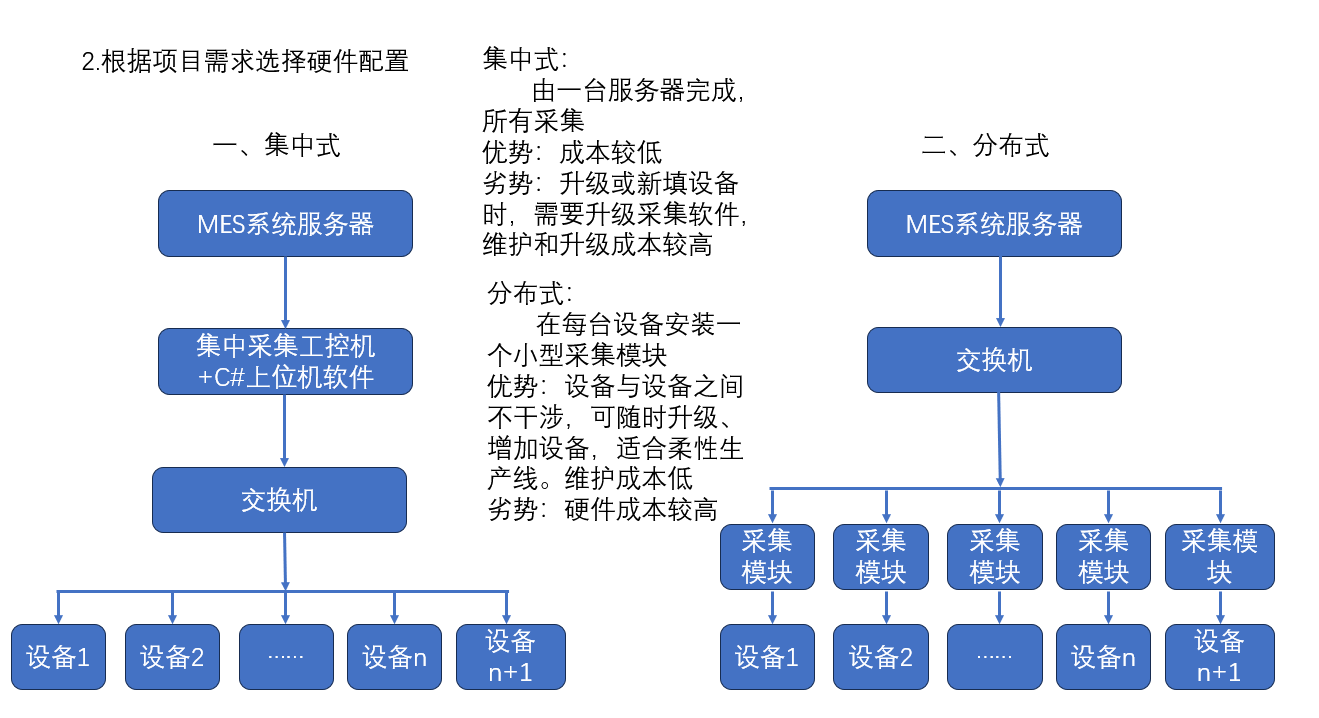

2.根據方案和需求選擇采用什么硬件做中間的客戶端,比如電腦+C#語言自己開發、電腦+SCADA組態軟件、邊緣網關、采集盒子,具體看項目而定。
3.與PLC工程師對接數據地址,和數據格式,并完成與PLC交互測試。
4.編寫MES對接程序,現場項目調試。

主要使用1.電腦+上位機語言(C#) 2.電腦+SCADA軟件(幾個知名的組態軟件都支持,品牌就不提了)  3.邊緣網關、組態盒子(品牌就不提了,有廣告嫌疑)  4.HMI觸摸屏(有部分觸摸屏有這個功能,但是都不夠靈活,)。


主體控制思路是
   上位機開啟兩個客戶端,一個對接PLC,一個對接MES系統。不停的讀取PLC的觸發信號線圈或者寄存器,條件滿足,則讀取預設的數據寄存器,并打包成需要上傳的格式,上傳至MES服務器。

以上只是常規的PLC與MES對接一種方法。其他還有MES主動來讀取數據(比如WEBSOCKET等)、MQTT、以及PLC的MES模塊擴展等。
帶小案例介紹
https://mp.weixin.qq.com/s/kR1Y5Hkh3VBpTNMs0EAVbw
本帖最近評分記錄:
  • 下載積分:+5(leo.xue)
    autoctrl
    級別: 家園常客
    精華主題: 0
    發帖數量: 373 個
    工控威望: 598 點
    下載積分: 1630 分
    在線時間: 145(小時)
    注冊時間: 2016-05-05
    最后登錄: 2025-04-30
    查看autoctrl的 主題 / 回貼
    1樓  發表于: 2024-03-15 14:46
    之前是用智能網關實現的,不用編程的,配置參數就可以,通過狀態反饋調試也比較快:
    https://blog.csdn.net/AutoCtrl/article/details/124609315
    https://blog.csdn.net/AutoCtrl666/article/details/136709812
    軟件和配置文件: PLC走HTTP連MES.rar (2751 K) 下载次数:48
    [ 此帖被autoctrl在2024-03-21 16:02重新編輯 ]
    小八哥
    電話15394301768 QQ815360919 慈溪余姚
    級別: 工控俠客
    精華主題: 0
    發帖數量: 588 個
    工控威望: 2144 點
    下載積分: 2256 分
    在線時間: 720(小時)
    注冊時間: 2016-02-18
    最后登錄: 2025-04-23
    查看小八哥的 主題 / 回貼
    2樓  發表于: 2024-03-15 14:55
    引用
    引用第1樓autoctrl于2024-03-15 14:46發表的  :
    之前是用智能網關實現的,不用編程的,配置參數就可以,通過狀態反饋調試也比較快:
    https://blog.csdn.net/AutoCtrl/article/details/124609315



    網關的優勢是,配置簡單,上手快。劣勢是不夠靈活。有些客戶有觸發信號,數據打包的需求,做起來就比較麻煩了。特別是需要做某些組合計算的時候
    gxtmdb82164
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 802 個
    工控威望: 1180 點
    下載積分: 467 分
    在線時間: 643(小時)
    注冊時間: 2019-09-22
    最后登錄: 2025-05-06
    查看gxtmdb82164的 主題 / 回貼
    3樓  發表于: 2024-03-15 15:03
    稍微統一一些的說法:

    1、網關:gateway在數采的領域一般主要起一個協議轉換功能,大部分PLC或者現場設備(OT)從協議甚至物理接口上沒法直接和軟件系統(IT)對接,所以需要網關進行中轉,這里的網關可以是一個硬件(上面運行協議轉換軟件),也可以是一個軟件運行在通用的硬件上。

    2、南向:對下讀取PLC或者現場設備的數據,這個是各大盒子、專業網關比較值錢的地方,因?yàn)镻LC的協議太多了,包括接口形式也各種各樣

    3、北向:對上給IT系統提供數據源,一般要符合IT系統的接口形式,一般都是各種API。有些是投遞數據,要網關主動去push數據上去,有些是被動的等IT系統來讀取數據。

    其實在好多小型系統中,數采這一層不是必須的,有足夠開發能力的可以直接在應用軟件中讀寫PLC,特別是現在PLC的通信能力越來越強了,比如西家的PLC都可以支持OPC UA了,那個對上位機來說非常友好的,軟件寫起來很簡單。
    本帖最近評分記錄:
  • 下載積分:+5(阿萱子v)
    bifujian100
    苦海無邊
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1022 個
    工控威望: 1386 點
    下載積分: 4002 分
    在線時間: 64(小時)
    注冊時間: 2023-12-12
    最后登錄: 2025-04-29
    查看bifujian100的 主題 / 回貼
    4樓  發表于: 2024-03-15 16:21
    牛皮上天
    山坡羊·潼關懷古
    元·張養浩

    峰巒如聚,波濤如怒,山河表里潼關路。
    望西都,意躊躇。
    傷心秦漢經行處,宮闕萬間都做了土。

    興,百姓苦;亡,百姓苦。(神之預言)
    bizugang
    級別: 略有小成
    精華主題: 0
    發帖數量: 336 個
    工控威望: 358 點
    下載積分: 981 分
    在線時間: 88(小時)
    注冊時間: 2023-09-15
    最后登錄: 2025-04-26
    查看bizugang的 主題 / 回貼
    5樓  發表于: 2024-03-21 15:09
    進來學習一下 數據采集  樓主牛B
