樓主  發表于: 2020-05-18 11:56
圖片：

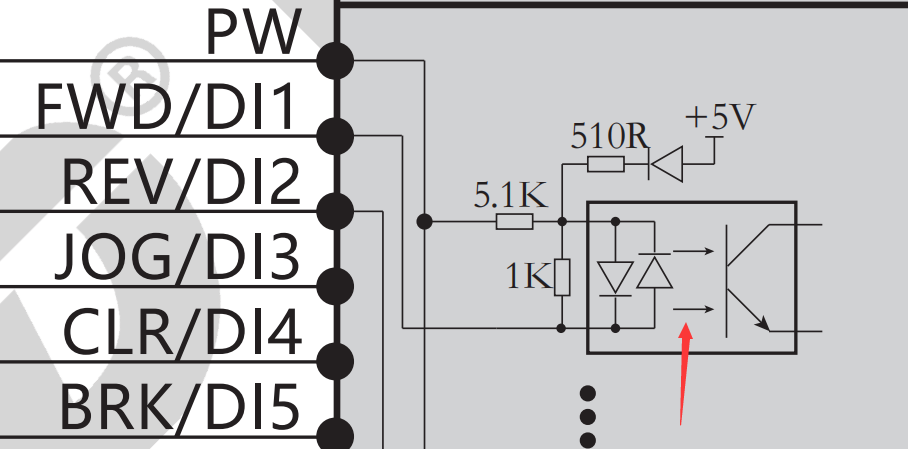

這是個電機驅動器的控制接線圖，現在選接近開關，應該選NPN型的，還是PNP型的
紅色箭頭指向的位置，那兩個箭頭是啥意思

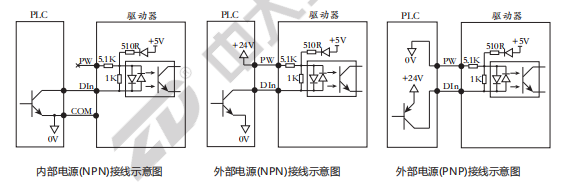

第二張圖是介紹,與PLC連接的示意圖


有沒有大腿，幫我分析下這個電路
有事加我頭像微信
無良！！
有事加我頭像微信
級別: 略有小成
精華主題: 0
發帖數量: 138 個
工控威望: 248 點
下載積分: 7751 分
在線時間: 117(小時)
注冊時間: 2020-01-15
最后登錄: 2024-12-23
查看無良！！的 主題 / 回貼
1樓  發表于: 2020-05-18 11:57
圖片：
與PLC連接的示意圖
有事加我頭像微信
linzhenfu
級別: 略有小成
精華主題: 0
發帖數量: 194 個
工控威望: 305 點
下載積分: 625 分
在線時間: 275(小時)
注冊時間: 2007-07-15
最后登錄: 2025-06-01
查看linzhenfu的 主題 / 回貼
2樓  發表于: 2020-05-18 12:02
兩種都可以，通用！
本帖最近評分記錄：
  • 下載積分:+1(無良！！)
    無良！！
    有事加我頭像微信
    級別: 略有小成
    精華主題: 0
    發帖數量: 138 個
    工控威望: 248 點
    下載積分: 7751 分
    在線時間: 117(小時)
    注冊時間: 2020-01-15
    最后登錄: 2024-12-23
    查看無良！！的 主題 / 回貼
    3樓  發表于: 2020-05-18 12:11
    道友何出此言
    引用
    引用第2樓linzhenfu于2020-05-18 12:02發表的  :
    兩種都可以，通用！
    有事加我頭像微信
    twingo49
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 559 個
    工控威望: 9134 點
    下載積分: 22596 分
    在線時間: 1019(小時)
    注冊時間: 2013-08-08
    最后登錄: 2025-05-08
    查看twingo49的 主題 / 回貼
    4樓  發表于: 2020-05-18 12:12
    那兩個箭頭代表光線
    本帖最近評分記錄：
  • 下載積分:+1(無良！！)
    進擊的工控人
    看什么看！
    級別: 家園常客
    精華主題: 0
    發帖數量: 308 個
    工控威望: 640 點
    下載積分: 1717 分
    在線時間: 294(小時)
    注冊時間: 2019-05-29
    最后登錄: 2025-05-08
    查看進擊的工控人的 主題 / 回貼
    5樓  發表于: 2020-05-18 12:12
    是的，放大器支持兩種，PLC區分開NPN和PNP，看PLC的三極管是NPN還是PNP。
    本帖最近評分記錄：
  • 下載積分:+1(無良！！)
    • 加油！
    無良！！
    有事加我頭像微信
    級別: 略有小成
    精華主題: 0
    發帖數量: 138 個
    工控威望: 248 點
    下載積分: 7751 分
    在線時間: 117(小時)
    注冊時間: 2020-01-15
    最后登錄: 2024-12-23
    查看無良！！的 主題 / 回貼
    6樓  發表于: 2020-05-18 12:14
    光線作為基極？
    引用
    引用第4樓twingo49于2020-05-18 12:12發表的  :
    那兩個箭頭代表光線
    有事加我頭像微信
    twingo49
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 559 個
    工控威望: 9134 點
    下載積分: 22596 分
    在線時間: 1019(小時)
    注冊時間: 2013-08-08
    最后登錄: 2025-05-08
    查看twingo49的 主題 / 回貼
    7樓  發表于: 2020-05-18 12:23
    引用
    引用第6樓無良！！于2020-05-18 12:14發表的  :
    光線作為基極？

    那整個方塊代表光耦合器，例如PC817。
    本帖最近評分記錄：
  • 下載積分:+1(無良！！)
    小侯
    小侯
    級別: 工控俠客
    精華主題: 0
    發帖數量: 482 個
    工控威望: 2612 點
    下載積分: 8904 分
    在線時間: 512(小時)
    注冊時間: 2008-10-17
    最后登錄: 2025-05-29
    查看小侯的 主題 / 回貼
    8樓  發表于: 2020-05-18 13:35
    紅色箭頭那邊是光耦合元件
    照你2F所發的圖來看
    使用內部電源NPN觸發時
    外部是跟COM連接由5V供電給順向的發光二極體去觸發光電晶體

    而使用外部電源時
    PW不論是+24V或是0V
    只要信號腳位與PW有24V電壓
    就會有一個二極體順向?qū)ㄓ|發光電晶體
    所以PNP跟NPN通用
    本帖最近評分記錄：
  • 下載積分:+1(guochunyi) 熱心助人！
  • 下載積分:+1(無良！！)
