久久精品人成免费_国产精品久久久久久久白皙女_一级片播放_日韩欧美在线免费_亚洲AV无码精品色午夜果冻不卡_成人高潮免费视频

qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的 主題 / 回貼
樓主  發表于: 2019-10-07 17:27

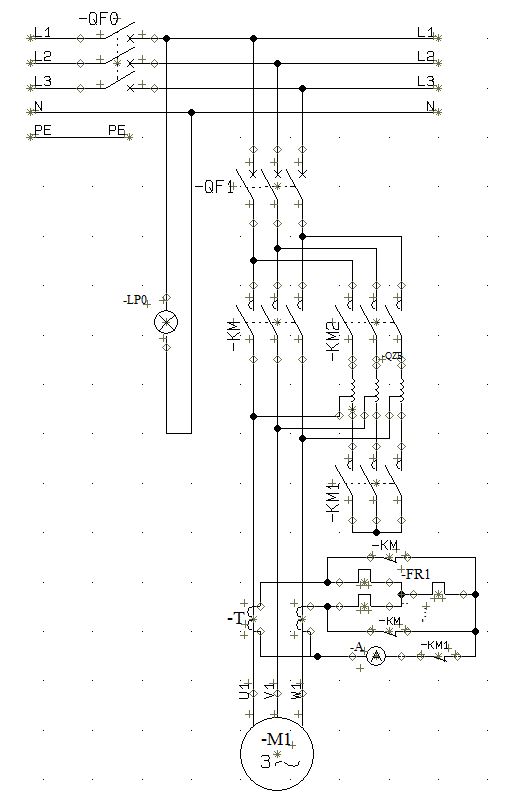

今天提交一份電路進行審核,結果被退回來了,電路如圖

退回的理由是‘當KM1吸合的時候會造成電流互感器二次側開路’ ,請教各位大俠,有這個風險嗎?
sjbandmm
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 413 點
下載積分: 999 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-05-11
查看sjbandmm的 主題 / 回貼
1樓  發表于: 2019-10-07 17:39
電流互感器二次不允許開路,電壓互感器不允許短路,這是常識。如果要防止電流沖擊電流表,可以用接觸器短路二次側,不能開路。
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
2樓  發表于: 2019-10-07 22:45
會的。
直接把這個輔助觸點取消掉就行了,如果電流表不放心,那利用KM把電流表也短接了。
qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的 主題 / 回貼
3樓  發表于: 2019-10-08 08:16
這個電路是根據正泰自耦減變壓器上面給的參考電路稍加變動轉換過來的,正泰的參考電路如圖

用過QZB的人對這個圖不陌生吧
sxguozhifeng
級別: 略有小成
精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的 主題 / 回貼
4樓  發表于: 2019-10-10 14:53
電流互感器是不容許二次開路的,
sjbandmm
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 413 點
下載積分: 999 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-05-11
查看sjbandmm的 主題 / 回貼
5樓  發表于: 2019-10-10 20:58
抱歉,沒仔細分析你的圖紙,原理上是沒有問題的,用你的電路圖分析:啟動時KM1、KM2同時動作,減壓起動,KM3常閉點短路FR1和電流互感器,這是安全的,當啟動過程結束后,KM1常閉點先閉合,KM3常閉點再斷開,這樣熱保FR1進入正常工作狀態,FR1左上對應A相電流,左下對應C相電流,右側對應B相電流,電流表顯示B相電流。電路安全與否的關鍵是你要保證KM1復位后再啟動KM3,這樣就不會存在二次開路的情況。
本帖最近評分記錄:
  • 下載積分:+3(qinchenglim) 感謝分享!
    tkggtdkjpl
    工欲善其事,必先利其器!
    級別: 網絡英雄

    精華主題: 1 篇
    發帖數量: 3455 個
    工控威望: 20994 點
    下載積分: 32930 分
    在線時間: 1798(小時)
    注冊時間: 2010-01-03
    最后登錄: 2025-05-12
    查看tkggtdkjpl的 主題 / 回貼
    6樓  發表于: 2019-10-11 08:59
    盡信書不如無書
    活學活用
    電流表上移到QF與FU1之間,去掉所有的觸點,再加二個電流表

    這個圖紙也說明了正泰的水平
    自動化單機,生產線,項目編程調試!
    sjbandmm
    級別: 略有小成
    精華主題: 0
    發帖數量: 243 個
    工控威望: 413 點
    下載積分: 999 分
    在線時間: 171(小時)
    注冊時間: 2008-08-23
    最后登錄: 2025-05-11
    查看sjbandmm的 主題 / 回貼
    7樓  發表于: 2019-10-11 17:26
    引用
    引用第6樓tkggtdkjpl于2019-10-11 08:59發表的  :
    盡信書不如無書
    活學活用
    電流表上移到QF與FU1之間,去掉所有的觸點,再加二個電流表

    這個圖紙也說明了正泰的水平


    短接電流表是為了防止啟動電流沖擊電流表!

    主站蜘蛛池模板: 国产日韩欧美精品一区二区三区 | 成人污污污WWW网站免费 | 91精彩在线 | 国产精品成人观看视频 | 色婷婷精品久久二区二区蜜臀av | 亚洲精品久久久久久久久久 | 999在线免费视频 | 91资源在线观看 | 68精品久久久久久欧美 | 一区二区在线观看免费 | 亚洲精品无码中文久久字幕 | 日本天堂免费 | 久久久日韩精品一区二区 | 国产精品免费av一区二区三区 | 国产麻豆a一级毛片爽爽影院 | 懂色av一区二区夜夜嗨 | 中文日产幕无限码一区 | 日本高清高色视频免费 | 免费色视频在线观看 | 领导在办公室含我奶头小短文 | 九九99久久精品在免费线bt | 亚洲人色 | 亚洲一级毛片av | 99热精品只有这里有 | 浪货跪下给我好好含着羞辱调教 | 久久国产乱子伦免费精品无码 | 亚州国产精日韩色情AV | 国内精品久久久久久人妻无码 | 69xxxx国产| 在线观看一级黄色片 | 九九色在线观看 | 成在线人永久免费视频播放 | 黄色a站 | 人妻系列,一区二区三区 | 最新版天堂资源中文官网 | 欧洲最大免费看影视网站 | 国产一级特黄aaa大片评分 | 欧美精品色一区二区三区 | 国产精品亚洲一区 | 久久久精品久久久欧美俄罗乱妇 | 久久久久国产精品一区二区 |
