樓主  發表于: 2019-08-12 09:13
圖片:
圖片:

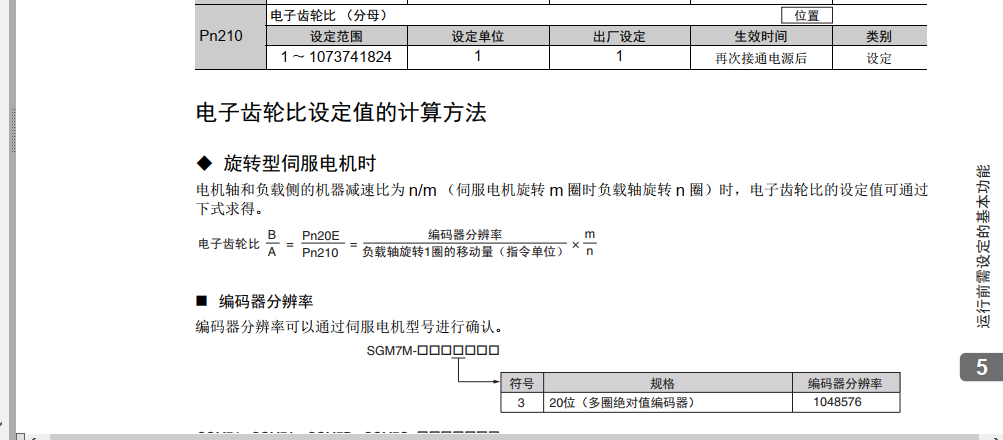

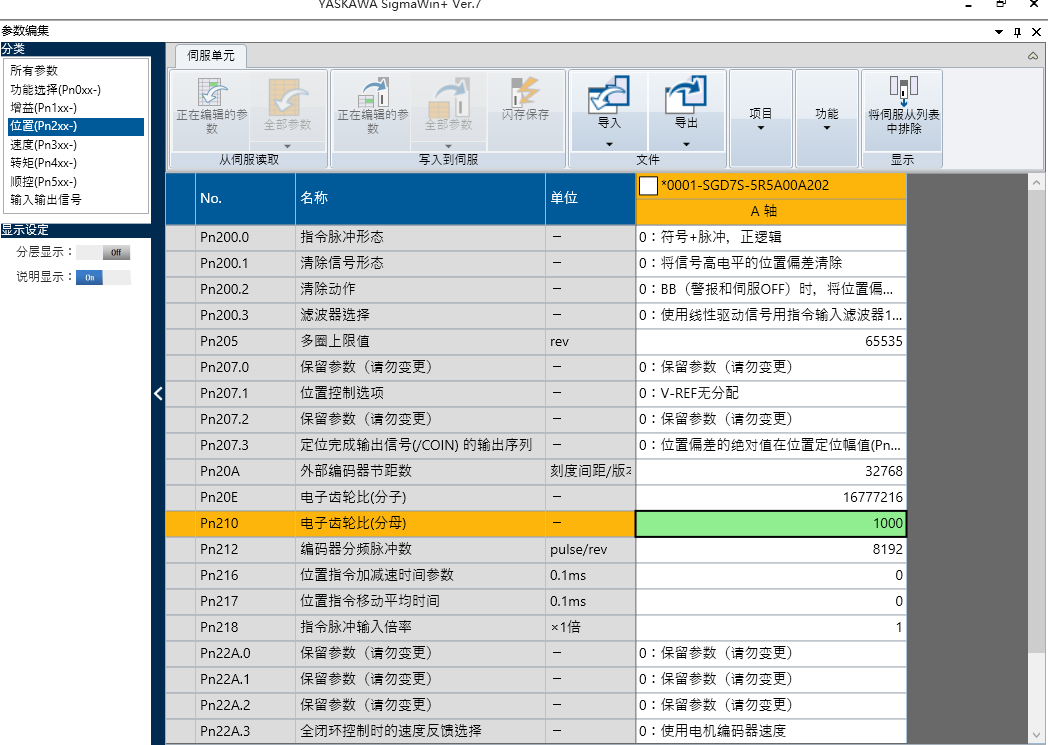

求大佬指點,我的電子齒輪比是這樣設定的,應該沒有錯呀,為什么實際用PLC發脈沖走的很慢呢?(可以忽略不記那種,肉眼站遠了很難看到動作)求大神指點,安川伺服驅動一個垂直軸,傳動機構是絲桿,編碼器分辨率是16777216,絲杠導程為5mm,設指令單位,一個脈沖等于1um,也就是0.001mm,那我轉一圈實際就是5/0.001=5000個脈沖。根據手冊上的公式,再配上有一個減速比5:1的減速機,也就是伺服電機轉5圈帶動負載軸轉1圈。求大神幫忙看看,為啥我PLC點動或者相對定位都走的特別慢呢?我用的是西門子S7-1200,組態軸上機械參數是,轉一圈5mm,發5000個脈沖。電子齒輪比的設定就是16777216/1000.
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 310 點
下載積分: 2926 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-06-01
查看gaoyingchun的 主題 / 回貼
1樓  發表于: 2019-08-12 11:33
伺服側設置沒問題
受不了了
級別: 家園常客
精華主題: 0
發帖數量: 634 個
工控威望: 763 點
下載積分: 1746 分
在線時間: 487(小時)
注冊時間: 2015-06-17
最后登錄: 2025-06-08
查看受不了了的 主題 / 回貼
2樓  發表于: 2019-08-12 13:23
唉,你要有個示波器就好了。安川驅動器里有實時速度顯示的,你電子齒輪比設置正確
xwj123
xwj123
級別: 探索解密
精華主題: 0
發帖數量: 69 個
工控威望: 172 點
下載積分: 725 分
在線時間: 107(小時)
注冊時間: 2016-07-21
最后登錄: 2025-06-09
查看xwj123的 主題 / 回貼
3樓  發表于: 2019-08-12 19:31
plc原點回歸速度設置一下
hh29123627
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 150 點
下載積分: 5154 分
在線時間: 34(小時)
注冊時間: 2018-11-20
最后登錄: 2023-02-03
查看hh29123627的 主題 / 回貼
4樓  發表于: 2019-08-12 22:18
大神,那PLC那邊就是設置的5000個脈沖轉5mm一圈對不?我打電話問了安川技術支持,那個編碼器分頻脈沖他們又說不用該,就用出廠值2048就行了,請問有影響嗎?
引用
引用第1樓gaoyingchun于2019-08-12 11:33發表的  :
伺服側設置沒問題
hh29123627
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 150 點
下載積分: 5154 分
在線時間: 34(小時)
注冊時間: 2018-11-20
最后登錄: 2023-02-03
查看hh29123627的 主題 / 回貼
5樓  發表于: 2019-08-12 22:20
哦,好的,謝謝大神。明天去軟件上監視試試。
引用
引用第2樓受不了了于2019-08-12 13:23發表的  :
唉,你要有個示波器就好了。安川驅動器里有實時速度顯示的,你電子齒輪比設置正確
hh29123627
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 150 點
下載積分: 5154 分
在線時間: 34(小時)
注冊時間: 2018-11-20
最后登錄: 2023-02-03
查看hh29123627的 主題 / 回貼
6樓  發表于: 2019-08-12 22:34
PLC里面那個運動指令嗎?home指令嗎?
引用
引用第3樓xwj123于2019-08-12 19:31發表的  :
plc原點回歸速度設置一下
和諧共贏
努力學習,做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 69612 分
在線時間: 757(小時)
注冊時間: 2008-01-07
最后登錄: 2025-06-10
查看和諧共贏的 主題 / 回貼
7樓  發表于: 2019-08-14 16:35
引用
引用樓主hh29123627于2019-08-12 09:13發表的 安川伺服,求大佬指點 :
求大佬指點,我的電子齒輪比是這樣設定的,應該沒有錯呀,為什么實際用PLC發脈沖走的很慢呢?(可以忽略不記那種,肉眼站遠了很難看到動作)求大神指點,安川伺服驅動一個垂直軸,傳動機構是絲桿,編碼器分辨率是16777216,絲杠導程為5mm,設指令單位,一個脈沖等于1um,也就是0.001mm,那我轉一圈實際就是5/0.001=5000個脈沖。根據手冊上的公式,再配上有一個減速比5:1的減速機,也就是伺服電機轉5圈帶動負載軸轉1圈。求大神幫忙看看,為啥我PLC點動或者相對定位都走的特別慢呢?我用的是西門子S7-1200,組態軸上機械參數是,轉一圈5mm,發5000個脈沖。電子齒輪比的設定就是16777216/1000.

電子齒輪比2097152/125試試
hh29123627
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 150 點
下載積分: 5154 分
在線時間: 34(小時)
注冊時間: 2018-11-20
最后登錄: 2023-02-03
查看hh29123627的 主題 / 回貼
8樓  發表于: 2019-08-14 19:16
謝謝大神,搞定了,多謝各位大佬幫忙
引用
引用第7樓和諧共贏于2019-08-14 16:35發表的  :

電子齒輪比2097152/125試試
我的名字叫紅
級別: 工控俠客
精華主題: 0
發帖數量: 21 個
工控威望: 2101 點
下載積分: 3121 分
在線時間: 86(小時)
注冊時間: 2017-01-03
最后登錄: 2025-05-09
查看我的名字叫紅的 主題 / 回貼
9樓  發表于: 2019-08-14 19:44
說說怎么搞定的
升令君.
17831658536微信/手機同號
級別: 家園常客
精華主題: 0
發帖數量: 233 個
工控威望: 882 點
下載積分: 562 分
在線時間: 171(小時)
注冊時間: 2019-05-15
最后登錄: 2023-12-07
查看升令君.的 主題 / 回貼
10樓  發表于: 2019-08-14 19:57
齒輪比設的沒錯,什么問題解決了說一聲讓我們也知道知道
a信捷一級代理
linf林峰
工欲善其事,必先利其器。
級別: 工控俠客
精華主題: 0
發帖數量: 96 個
工控威望: 3275 點
下載積分: 3309 分
在線時間: 187(小時)
注冊時間: 2011-04-11
最后登錄: 2023-11-27
查看linf林峰的 主題 / 回貼
11樓  發表于: 2019-08-15 08:46
為什么齒輪比算好了不約分一下?
  • «
