樓主  發表于: 2013-12-31 14:16

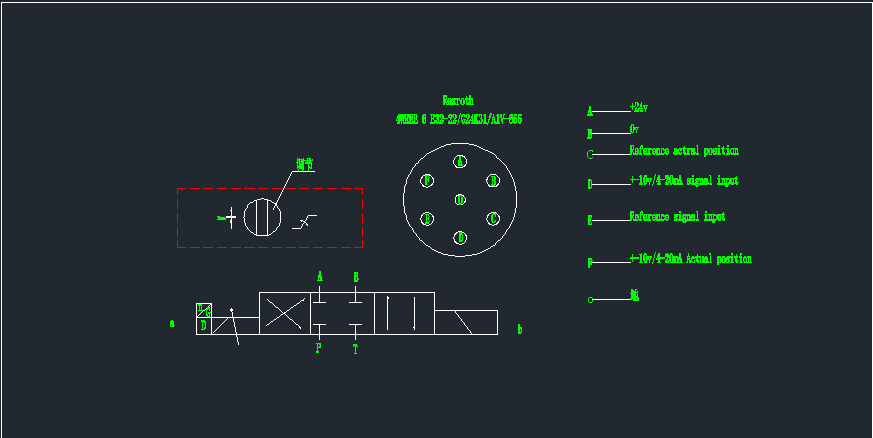

圖片：
各位工控師傅們，今天看到一折彎機上的電液比例閥有幾個接線端子，上面有模批量信號，不知哪個是輸入哪個是輸出，由于是英語的看不懂，有兩組模批量是不是一個輸入一個輸出呀，也就是一個控制信號一個反饋信號呀，我把圖畫上來看一下，
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 69902 分
在線時間: 758(小時)
注冊時間: 2008-01-07
最后登錄: 2025-06-21
查看和諧共贏的 主題 / 回貼
1樓  發表于: 2013-12-31 16:45
是博世的嗎
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 69902 分
在線時間: 758(小時)
注冊時間: 2008-01-07
最后登錄: 2025-06-21
查看和諧共贏的 主題 / 回貼
2樓  發表于: 2013-12-31 16:46
有型號的話，百度一下。呵呵呵
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
3樓  發表于: 2013-12-31 17:11
英語看不懂可以在網上翻譯。
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的 主題 / 回貼
4樓  發表于: 2013-12-31 17:24
你畫的不是很清楚D和E是模擬輸入C和F是輸出信號不過這個F應該輸出LVDT信號的你是不是寫錯了
auto
級別: 論壇先鋒
精華主題: 0
發帖數量: 64 個
工控威望: 1167 點
下載積分: 2619 分
在線時間: 65(小時)
注冊時間: 2012-09-20
最后登錄: 2017-05-11
查看auto的 主題 / 回貼
5樓  發表于: 2014-01-01 07:56
修過ATOS的電液比例閥，你畫的不清楚·，外接4根線，兩個24V供電的，兩個信號線，4-20ma，你參考一下，
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6505 個
工控威望: 7513 點
下載積分: 109737 分
在線時間: 4850(小時)
注冊時間: 2006-08-10
最后登錄: 2025-06-22
查看zyfzxh的 主題 / 回貼
6樓  發表于: 2014-01-01 18:15
引用
引用樓主何工控學于2013-12-31 14:16發表的 電液比例閥的線號功能 :
各位工控師傅們，今天看到一折彎機上的電液比例閥有幾個接線端子，上面有模批量信號，不知哪個是輸入哪個是輸出，由于是英語的看不懂，有兩組模批量是不是一個輸入一個輸出呀，也就是一個控制信號一個反饋信號呀，我把圖畫上來看一下，

兄弟整個清楚點的圖呀
若果沒有錯的話
A和B接直流24V電源，A接正極，B接負極
D和E是模擬量輸入，D是信號的正端，E是信號的參考端（也可以理解為負端）
F和C是模擬量輸出，F(xiàn)是信號的正端，C是信號的參考端（也可以理解為負端）
O的話你已知識地線
[ 此帖被zyfzxh在2014-01-01 18:27重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(何工控學) 真誠感謝！謝謝你的指點 ..
    何工控學
    勵志竭精
    級別: 家園�？�
    精華主題: 0
    發帖數量: 609 個
    工控威望: 905 點
    下載積分: 13622 分
    在線時間: 505(小時)
    注冊時間: 2012-10-26
    最后登錄: 2025-06-21
    查看何工控學的 主題 / 回貼
    7樓  發表于: 2014-01-02 08:40

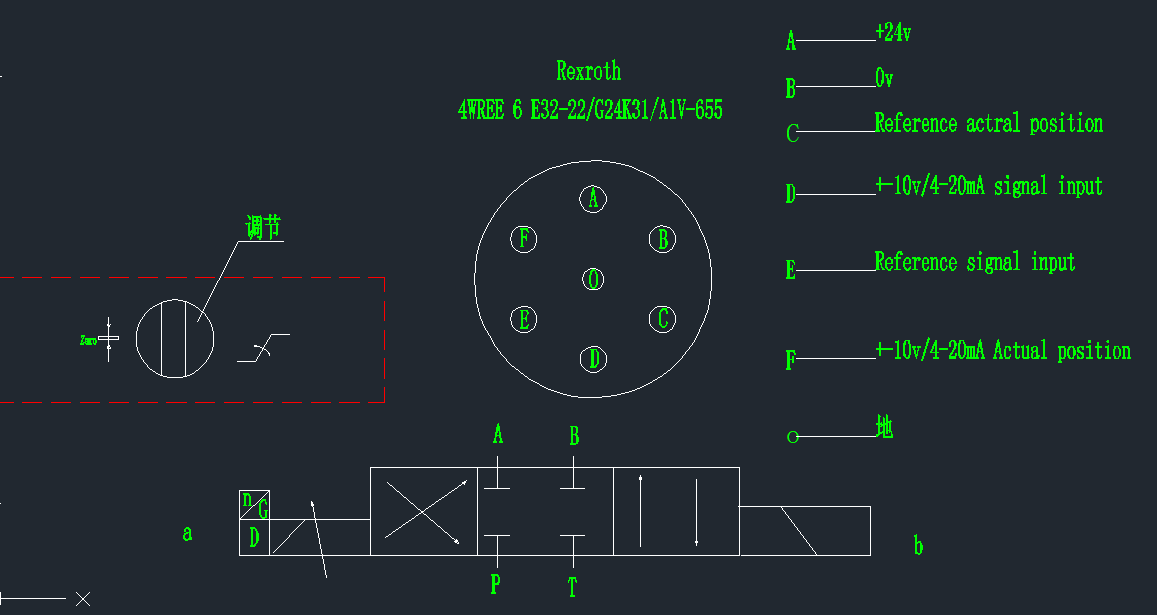

    圖片：
    不好意思、可能是我在載圖時，沒有放大，所以看不清楚，我換個清楚的上來看一下，
    何工控學
    勵志竭精
    級別: 家園�？�
    精華主題: 0
    發帖數量: 609 個
    工控威望: 905 點
    下載積分: 13622 分
    在線時間: 505(小時)
    注冊時間: 2012-10-26
    最后登錄: 2025-06-21
    查看何工控學的 主題 / 回貼
    8樓  發表于: 2014-01-02 08:56
    謝謝各位的幫助謝謝了，
    何工控學
    勵志竭精
    級別: 家園常客
    精華主題: 0
    發帖數量: 609 個
    工控威望: 905 點
    下載積分: 13622 分
    在線時間: 505(小時)
    注冊時間: 2012-10-26
    最后登錄: 2025-06-21
    查看何工控學的 主題 / 回貼
    9樓  發表于: 2014-01-02 08:56
    是愽世的、德國產。
    何工控學
    勵志竭精
    級別: 家園�？�
    精華主題: 0
    發帖數量: 609 個
    工控威望: 905 點
    下載積分: 13622 分
    在線時間: 505(小時)
    注冊時間: 2012-10-26
    最后登錄: 2025-06-21
    查看何工控學的 主題 / 回貼
    10樓  發表于: 2014-01-02 09:45

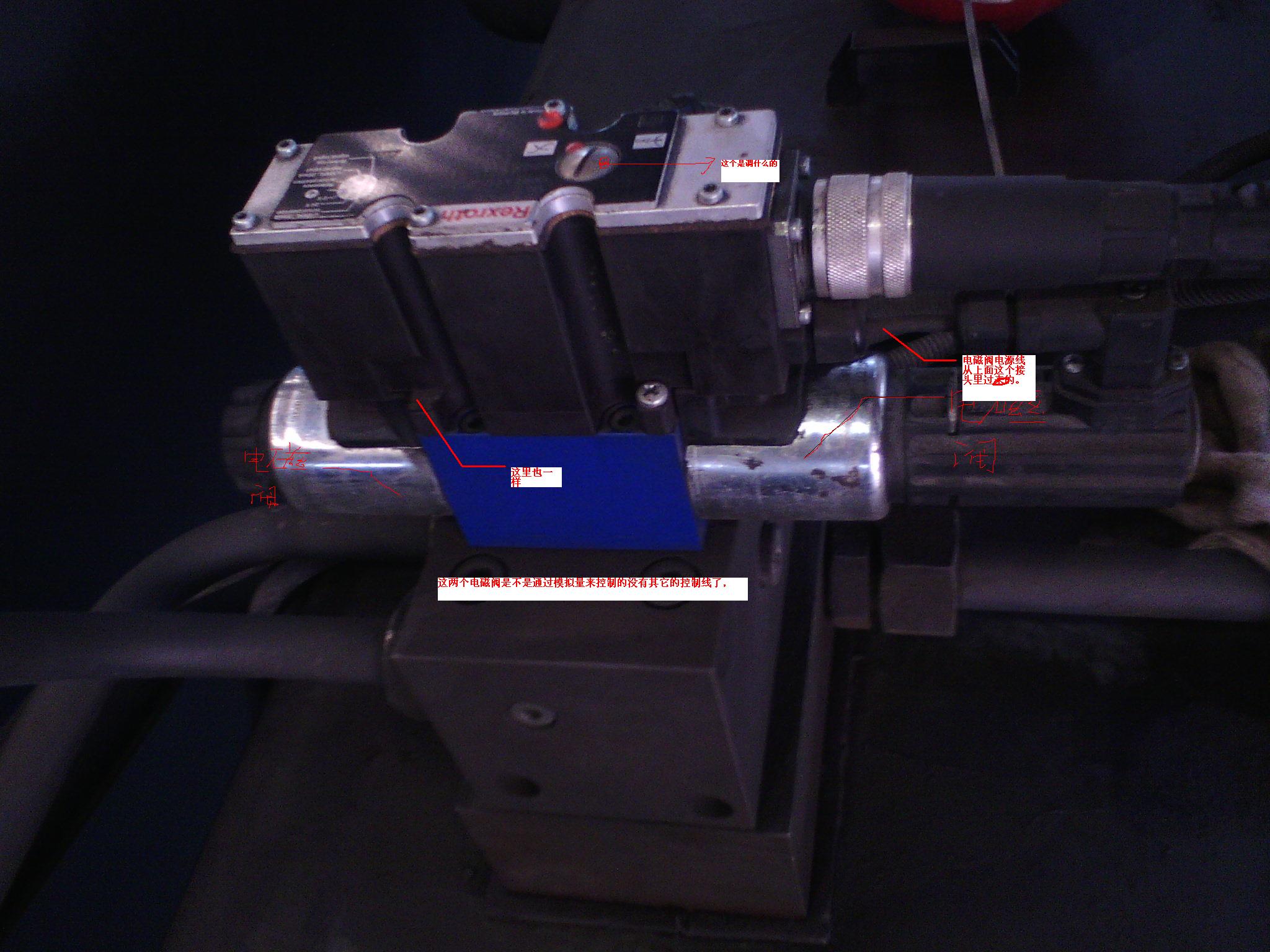

    圖片：
    但是有個問題還是不解，只有這七根線，那么兩端的a b電磁閥是怎樣控制的呀，沒有其它的線了呀？
    wuxuexong
    級別: 探索解密
    精華主題: 0
    發帖數量: 5 個
    工控威望: 122 點
    下載積分: 780 分
    在線時間: 145(小時)
    注冊時間: 2011-07-24
    最后登錄: 2025-02-11
    查看wuxuexong的 主題 / 回貼
    11樓  發表于: 2014-01-02 13:24
    +10V——0——-10V對應a——中位——b
    • «
