樓主  發表于: 2011-04-20 18:32

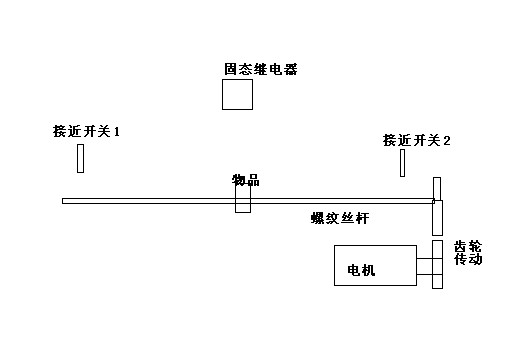

需要實現的示意圖:
當物體由發動機由1運動到2時  遇到接近開關2 改變繼電器的正負機輸送電從而改變電機的轉向,改變物體再由2向1運動。
當運動到1時,遇到接近開關,觸發繼電器改變正負電從而再改變電機的轉向,改變物體再由1向2運動.
如此往復,
這個是否能被實現。如果可以請高手幫我畫下連接圖 謝謝  請指點用哪種 接近開關和 固態繼電器
月澤
時間嘛!就象乳溝,擠一擠總歸還是有的!
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
1樓  發表于: 2011-04-20 18:40
私服電機啦  1.5秒 來回 沒有問題

一般的電機都吃不消

控制也比較麻煩
樓主留言:
在齒輪這弄一個電磁離合器?可行么
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-04-26
查看ysheng9099的 主題 / 回貼
2樓  發表于: 2011-04-20 20:52
改變電機的相序啊,但是要考慮電機是否可以承受得了
樓主留言:
沒有電機能承受一兩秒內反復切換方向么?或者用某種離合器來實現動力相反的力量輸出
再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
3樓  發表于: 2011-04-21 02:35
可以改動一下機械結構。。。
樓主留言:
請教下 如何才能實現 能幫畫一個么
[img]Http://m.whzxyy061.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
guogang
級別: 探索解密
精華主題: 0
發帖數量: 80 個
工控威望: 171 點
下載積分: 791 分
在線時間: 152(小時)
注冊時間: 2009-10-08
最后登錄: 2025-04-27
查看guogang的 主題 / 回貼
4樓  發表于: 2011-04-22 10:43
這要求很簡單,再加2個時間繼電器就好多了,這樣電機到點時不會馬上反回,對電機是很好的保護。
sandy_love
感悟生活,創新的源泉...
級別: 家園?
精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-04-17
查看sandy_love的 主題 / 回貼
5樓  發表于: 2011-04-22 10:54
控制不是問題,只是機械負載慣量大嗎?或者用雙向離合器實現正反轉如何
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
6樓  發表于: 2011-04-22 11:27
速度這么快。用導軌加曲柄搖桿機構,在曲柄上搞幾個孔位方便調節行程。這樣電機在1.5秒內轉動一周應該不是問題。
控制方面接近開關只需要一個(停止位置)原點。行程就是曲柄的周長。
樓主留言:
請教這曲柄搖桿機構應該如何設計,求畫個簡圖 謝謝
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
7樓  發表于: 2011-04-22 13:40

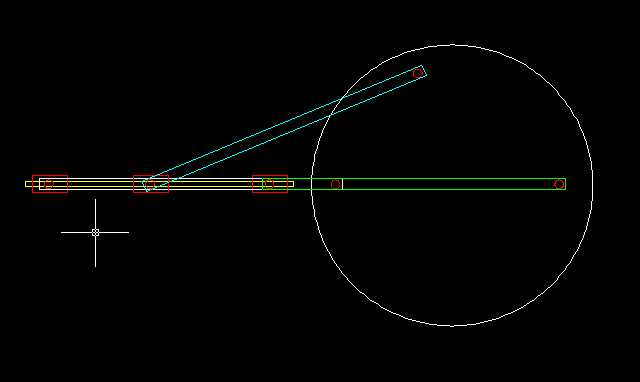

簡單畫個圖示意

曲柄工作以半徑方式。
是的。安裝位置要求較大,其實這個運動只要半徑就可以了。電機做180度往復運動。
樓主留言:
這個要占用好大空間啊  省倒是比較省的方案
[ 此帖被wwcwwc在2011-04-22 15:58重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+2(yangjiejie) 熱心助人
    情緣惜水
    工控永無止境
    級別: 探索解密
    精華主題: 0
    發帖數量: 64 個
    工控威望: 177 點
    下載積分: 890 分
    在線時間: 38(小時)
    注冊時間: 2011-03-07
    最后登錄: 2021-05-11
    查看情緣惜水的 主題 / 回貼
    8樓  發表于: 2011-04-25 20:51
    是不是光桿排線器用的
    sunshj
    世界真精彩
    級別: 略有小成
    精華主題: 0
    發帖數量: 101 個
    工控威望: 298 點
    下載積分: 626 分
    在線時間: 63(小時)
    注冊時間: 2009-08-10
    最后登錄: 2024-03-19
    查看sunshj的 主題 / 回貼
    9樓  發表于: 2011-04-26 19:50
    7樓的方法好,不用接近開關,電機也不用換向,一個勁地轉就行了。
